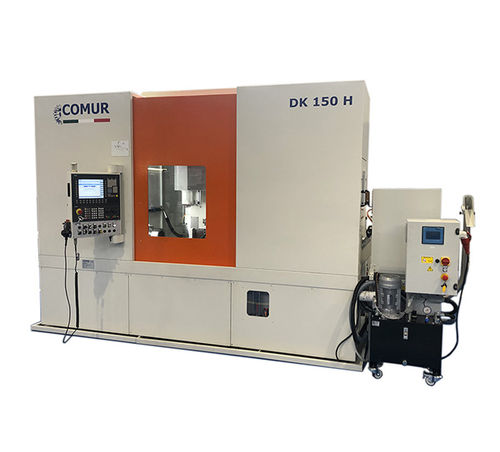

CNC-Wälzfräsmaschine DK 150H

horizontal

Produktübersicht
Die horizontale Wälzfräsmaschine COMUR DK 150H ist ausgelegt für die Bearbeitung von Wellen und Ritzeln mittleren bis kleinen Durchmessers. Die horizontale Anordnung bietet hohe Stabilität und erleichtert das Be- und Entladen langer oder schwerer Werkstücke, auch durch Industrieroboter. Die Maschine eignet sich für Serienfertigung ebenso wie für Kleinserien oder Prototypen dank kurzer Rüstzeiten und kann an spezifische Produktionsanforderungen angepasst werden.

Hauptmerkmale

• Modul max. mm 5
• Max. Werkstückdurchmesser mm 150
• Max. Verzahnungsbreite mm 400

Technische Tabelle
Modul max.: mm 5
Max. Werkstückdurchmesser: mm 150
Max. Verzahnungsbreite: mm 400
Min./Max. Abstand zwischen Planfläche des Creators und Planfläche der Werkstücktisch: mm 10 / 195
Max. Werkzeugabmessungen (ø x L): mm 130 x 220
Max. tangentiale Verfahrweg: mm 170
Drehzahlbereich Creator (rpm): 20 ÷ 800
Drehzahlbereich Werkstücktisch (rpm): 0 ÷ 200

Technische Spezifikationen

• Modul max.: mm 5
• Max. Werkstückdurchmesser: mm 150
• Max. Verzahnungsbreite: mm 400
• Min./Max. Abstand zwischen Planfläche des Creators und Planfläche der Werkstücktisch: mm 10 / 195
• Max. Werkzeugabmessungen (ø x L): mm 130 x 220
• Max. tangentiale Verfahrweg: mm 170
• Drehzahlbereich Creator (rpm): 20 ÷ 800
• Drehzahlbereich Werkstücktisch (rpm): 0 ÷ 200
