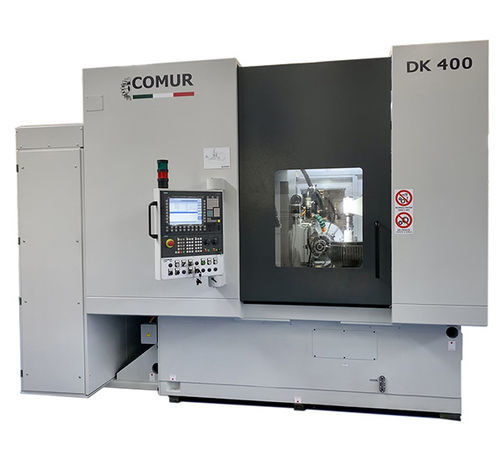

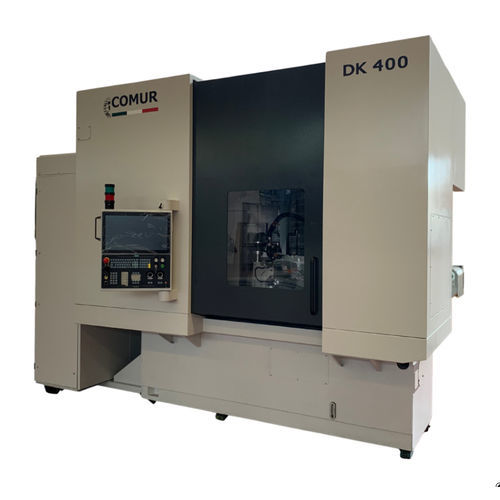

CNC-Wälzfräsmaschine DK 400

vertikalfür Teile mit großem Durchmesser

Produktbeschreibung
Die vertikale Wälzfräsmaschine COMUR DK 400 ist ausgelegt für die Fertigung von mittelgroßen bis großen Zahnrädern bis zu einem Durchmesser von 400 mm. Sie bietet strukturelle Steifigkeit und genaue Maßhaltigkeit und ist für die Einbindung in automatisierte Fertigungszellen mit Robotern geeignet. Ein optionales Ring-Loader-System ist verfügbar, um das Be- und Entladen zu vereinfachen.

Hauptmerkmale

• Max. Modul mm 8
• Max. bearbeitbarer Durchmesser mm 400
• Max. Zahnradbreite mm 300

Technische Daten (Tabelle)
Max. Modul: mm 8
Max. bearbeitbarer Durchmesser: mm 400
Max. Zahnradbreite: mm 300
Min./max. Abstand zwischen Hob-Schneide und Tischoberfläche: mm 30 / 325
Max. Werkzeugabmessungen (ø x L): mm 163 x 230
Max. tangentialer Verstellweg: mm 190
Hob-Drehzahlbereich (rpm): 60 ÷ 600
Tischdrehzahlbereich (rpm): 0 ÷ 250

Eigenschaften / Technische Spezifikationen

• Maschinentyp: vertikale Wälzfräsmaschine
• Geeignet für mittelgroße bis große Zahnräder bis 400 mm Durchmesser
• Integration: kompatibel mit automatisierten Zellen und Roboterarmen
• Optionales Zubehör: Ring-Loader-System
• Max. Modul: 8 mm
• Max. bearbeitbarer Durchmesser: 400 mm
• Max. Zahnradbreite: 300 mm
• Min./Max. Abstand Hob - Tisch: 30 / 325 mm
• Max. Werkzeugabmessungen (ø x L): 163 x 230 mm
• Max. tangentialer Verstellweg: 190 mm
• Hob-Drehzahlbereich: 60 ÷ 600 rpm
• Tischdrehzahlbereich: 0 ÷ 250 rpm
