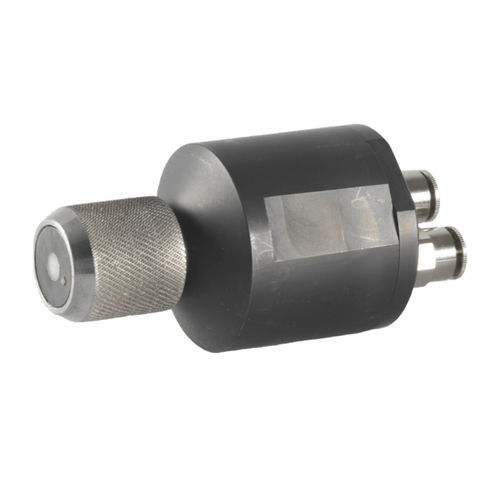

Luftauswerfer XE-0020

Der In-Mould-Luftauswerfer ist für den Einbau in eine Verbundstoff- oder Metallform konzipiert (für den Einbau des Ventils in Metall- oder Verbundstoffformen sind spezielle Formeinsätze erhältlich). Das Ventil bietet eine effiziente Methode zur Entnahme ausgehärteter Formteile ohne die mit Keilen oder mechanischer Kraft verbundenen Formschäden. Das Ventil ist so konstruiert, dass ein maximaler Luftstrom mit einem Minimum an Interferenz mit der Formoberfläche gewährleistet ist. Die bündige Endfläche von 17 mm ist wesentlich kleiner als die meisten anderen derzeit erhältlichen Einheiten. Die hohe Öffnungskraft, die durch den größeren integrierten Kolben an der Rückseite des Ventils erzeugt wird, gewährleistet einen zuverlässigen und kraftvollen Betrieb. Das Ventil ist aus Stahl gefertigt und so behandelt, dass es eine gehärtete und korrosionsbeständige Oberfläche aufweist. Maximale Betriebstemperatur des Standardventils 80°c Maximale Betriebstemperatur der Hochtemperaturversion 200°c Metrisches Standardgewinde zum Einfädeln in die Formstruktur und zur einfachen Demontage. Formeinsätze für den Einbau in Verbund- oder Metallwerkzeuge erhältlich (siehe Formeinsätze) Die Schließkraft wird durch eine interne Feder erzeugt, aber es kann auch Luftdruck angewendet werden, wenn gegen hohe Drücke in der Form gearbeitet wird. Die Luftanschlüsse sind in der Oberfläche der Endkappe positioniert, um nach der Installation einen einfachen Zugang zu ermöglichen. Fernbetätigung durch pneumatischen Druckknopfschalter, der über 6-mm-Rohre und Fittings angeschlossen wird (Teile-Nr. XE-0021). Ein einziger Druckknopf kann zur Bedienung mehrerer Ejektoren verwendet werden. Anschlüsse: Luftzufuhr 6-8 bar Anschluss A: Luftausstoß Anschluss B: Schließen-Dieser Anschluss muss nur angeschlossen werden, wenn der Druck im Werkzeug 3 bar übersteigt
