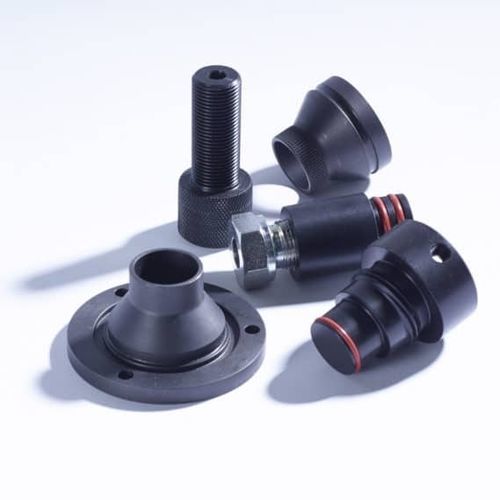

Einige Einsätze sind so konzipiert, dass sie direkt in Verbundwerkstoffe laminiert werden können, andere sind speziell für den Einsatz in Metallwerkzeugen vorgesehen.
3/8" BSP-Einsatz (XA-0002)
Entlüftungseinsatz aus bearbeitetem Stahl 3/8" BSP zum Einlaminieren in RTM-Formen aus Verbundwerkstoffen. Kann mit XA-0003 verwendet werden, um ein
6mm Rohr oder als Formflansch-Vakuumanschluss (siehe XA-0304).
Flansch-Vakuumfitting mit GEKA-Schnellkupplung (XA-0304)
Einsatz für Flansch-Vakuumanschluss. Zur Aufnahme eines GEKA-Vakuumanschlusses.
Zum Einlaminieren in Verbundwerkstoff-Formen.
Andere Anschlüsse/Verschraubungen, die zu diesem Einsatz passen, sind auf Anfrage erhältlich
Entlüftungseinsatz für Formen (XA-0003)
In Verbindung mit dem 3/8" BSP Entlüftungseinsatz zur Reduzierung des Entlüftungsdurchmessers, zur Verwendung mit 6mm Delrin-Rohr.
20-mm-Einsatz blank - einschließlich 2 x O-Ringe (XA-0005)
Blankes Delrin-Fitting zur Verwendung mit dem 20-mm-Formeinsatz XA-0014. Wird mit einem 3/8" BSP-Innengewinde, aber ohne Durchgangsloch geliefert.
Diese kann vom Kunden entsprechend den Anforderungen gebohrt oder als Blindstopfen verwendet werden.
20mm Formeinsatz (XA-0014)
Einsatz zur Aufnahme eines Vakuumauffangbehälters oder eines Einspritzöffnungsrohreinsatzes.
Entwickelt, um in Verbundwerkstoffformen laminiert zu werden.
Einspritzventil-Formeinsatz mit Gewinde - einschließlich 1 x O-Ring (XA-1501)
Gewindeeinsatz zur Aufnahme eines Einspritzventils; nimmt auch 20-mm-Einsatzrohling (XA-0005) oder 6/10-mm-Rohreinsätze auf
(XA-0311 & XA-0312)
Entwickelt zum Einlaminieren in eine Verbundform
Gewindeeinsatz für Einspritzventil (zur Verwendung in bearbeiteter Metallform) (XA-1519)
Einsatz mit Gewinde zur Aufnahme eines Einspritzventils; nimmt auch 20-mm-Einsatzrohling (XA-0005) oder 6/10-mm-Rohreinsatz auf
(XA-0311 & XA-0312)
Wird in die bearbeitete Metallform geschraubt
---
