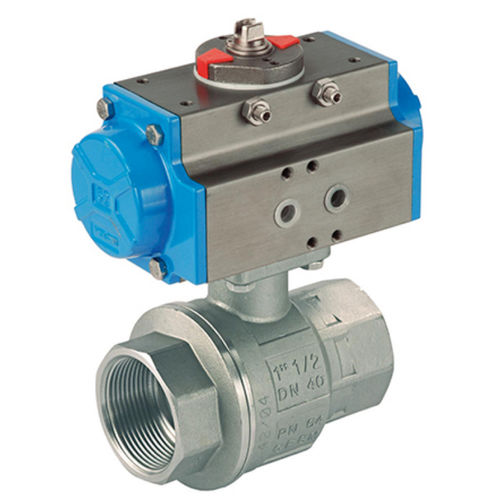

Kugelventil P70008 series

pneumatischStelldoppelt

PNEUMATIKVENTIL - 2-WEGE FF AISI 316 INDUSTRIELLE VERWENDUNG Federrückstellung oder doppeltwirkender pneumatischer Stellantrieb 2-Wege-Kugelhahn FF AISI 316, voller Durchgang ZUBEHÖR AUF ANFRAGE - Drehzahlregelungsgrenze - Schalter-Mikrobox - Steuerelektroventil TECHNISCHE MERKMALE DES STELLANTRIEBS - maximaler Betriebsdruck: 8 bar - Mindestluftzufuhrdruck: 6 bar - Temperatur im Betriebsraum: mindestens -20°C maximal +85*0 - Drehung: 90° es schleppt Druckluft in die Oullettenkammer und bringt sie automatisch dosiert wieder auf den Atmosphärendruck. (siehe Funktionsschema) sie öffnet die Auslasskammer mit Druckluft und es dosiert das Biowing der Druckluft in der Rücklaufkammer. (siehe Funktionsschema) Siehe das oben erwähnte Diagramm. In der Öffnungsphase liefert der Stellantrieb ein mit dem Öffnungsgrad openmg abnehmendes Ausgangsdrehmoment, während der Versorgungsdruck konstant gehalten wird. Die Erniedrigung ist darauf zurückzuführen, dass die Federn in dieser Phase einer Verformung unterliegen und elastische potentielle Energie absorbieren. Die oben genannte Energie steht während der Schließphase zur Verfügung. In dieser zweiten Phase dehnen sich die Federn aus und erfüllen ihre Aufgabe, ohne dass eine externe Kraft erforderlich ist.
