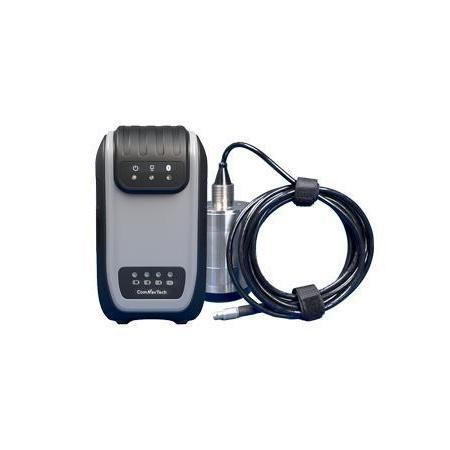

Kompakte Echosonde HYD10

Einstrahl

Übersicht

Der HYD10 von ComNav ist ein kompakter, tragbarer Echolotempfänger für automatische Tiefenmessungen und hydrographische Messungen. Auf einer industriellen Linux-Plattform basierend, unterstützt er RTK-Eingänge und drahtlose Verbindungen, um Arbeitsabläufe im Feld zu vereinfachen und konstante, hochauflösende Tiefendaten bereitzustellen.

Hauptmerkmale

• Hohe Messgenauigkeit: 1 cm Auflösung, Genauigkeit ±1 cm + 0,1 % × h
• Leichtes, tragbares Design für schnellen Einsatz
• Drahtlose Konnektivität: Bluetooth 5.0 und WiFi für mobile Anbindung und RTK-Integration
• Survey Master Software integriert Tiefen- und Positionsdaten
• Sonde aus Edelstahl 316, Schutzart IP67
• Lithium-Akku mit ca. 8 Stunden Betriebsdauer

Funktionale Details

• Hohe Genauigkeit: Ultrasonische Verarbeitung der nächsten Generation und Schaltung mit hohem S/N-Verhältnis ermöglichen präzise Erkennung flacher Veränderungen und Unterwasserhindernisse.
• Integrierte Workflows: Survey Master kombiniert hydrographische Module und RTK-Vermessung zu synchronisierten Tiefen- und Positionsdatensätzen ohne Systemwechsel.
• Drahtloser Komfort: Stabile Bluetooth-Verbindung zu mobilen Geräten und RTK-Integration per WiFi vermeiden komplexe Kabelkonfigurationen und reduzieren Ausfallpunkte im Feld.

Technische Daten / Spezifikationen

• Physisch

  • Abmessungen: Hauptgerät 137 × 72 × 50 mm; Wandler Ø70 mm × H105 mm
  • Gerätegewicht: 1,2 kg
  • Lagerungstemperatur: -40 °C bis +70 °C
  • Betriebstemperatur: -20 °C bis +60 °C
  • Tasten / Tastatur: Ein/Aus-Taste
  • Material, staub- und wasserdicht: Sonde 316 Edelstahl; IP67
  • Leistungsaufnahme: 5 W
  • Lithium-Batterie: 3400 mAh, Betriebszeit ~8 Stunden
  • Externe Stromversorgung: DC 9–28 V
• Leistung

  • Betriebsfrequenz: 200 kHz
  • Maximale Abtastrate: 30 Hz
  • Tiefenbereich: 0,3–200 m
  • Tiefengenauigkeit: ±1 cm + 0,1 % × h (h = Wassertiefe)
  • Auflösung: 1 cm
  • Einstellbereich Schallgeschwindigkeit: 1300–1700 m/s
  • Strahlwinkel: 6°
  • Maximale Sendeleistung: 300 W
• Kommunikation

  • Datentyp: NMEA (SDPT / SDDBT)
  • Betriebssystem: Linux
  • Schnittstelle / Anschluss: RS232 / Wandler-Schnittstelle
  • Bluetooth: BT5.0, abwärtskompatibel mit BT2.x
