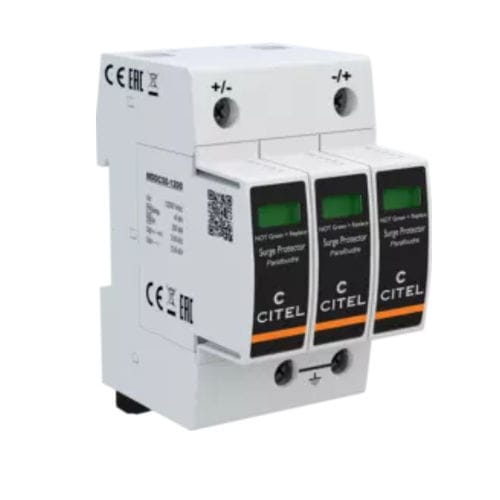

Blitzableiterkasten Typ 2 DDC50S series

zur Fernanzeigefür Elektroinstallationfür Dauerbetrieb

Hauptmerkmale

• DC-Überspannungsableiter Typ 2 (IEC)
• Modell: DDC50S-21Y-1200 · Teilenr.: 828511563
• Für Energy Storage Systems (ESS) und Ladeinfrastruktur für Elektrofahrzeuge
• Nenn-/Maximalentladestrom (In / Imax): 20 kA / 50 kA (8/20 µs)
• Steckbare Module — Ersatzmodul: MDDC50-1200
• Fernmeldung über Wechslerkontakt
• Thermischer Trenner mit mechanischer Anzeige pro Pol (Rot/Grün)
• Konformität: prIEC 61643-41 · IEC 61643-11

Übersicht
Der DDC50S-21Y-1200 ist ein Typ-2 steckbarer Überspannungsableiter für Gleichstrom, entwickelt zum Schutz gegen transiente Überspannungen in Energy Storage Systems (ESS) und Ladeeinrichtungen für EV. Er verwendet energiegeladene Varistoren in Kombination mit einem internen thermischen Trennmechanismus, der eine kontrollierte Abschaltung am Ende der Lebensdauer und ein hohes Schutzniveau gewährleistet. Das Modell ist für eine maximale DC-Betriebsspannung von 1200 VDC ausgelegt. Ein Kit (Artikelcode: 1156339601) mit dem DDC50S-21Y und einer speziell getesteten Sicherung (100.000 A) ist verfügbar, um ESS-Installationen gegen hohe Kurzschlussströme abzusichern.

Elektrische Eigenschaften

• SPD-Typ: IEC 2
• Nenn-DC-Spannung (Un-dc): 1000 VDC
• Max. DC-Betriebsspannung (Uc): 1200 VDC
• Leckstrom (Ipe): < 0.2 mA
• Nennentladestrom (In, 15 × 8/20 µs): 20 kA
• Max. Entladestrom (Imax, 8/20 µs pro Pol): 50 kA
• Impulsstrom pro Pol (Iimp, 10/350 µs): 4 kA
• Schutzpegel (Up @ In 8/20 µs): 3.6 kV
• Zulässiger Kurzschlussstrom (Isccr): 100 000 A

Mechanische Eigenschaften

• Anschluss: Schraubklemmen 2,5–25 mm² (35 mm² starr)
• Steckbar: Ja — 3 TE (EN43880)
• Befestigung: Symmetrische Hutschiene 35 mm (EN 60715)
• Gehäuse: Thermoplast UL94 V-0
• Betriebstemperatur (Tu): -40 bis +85 °C
• Schutzart: IP20
• Trennanzeige: 1 mechanische Anzeige pro Pol (Rot/Grün)
• Fernmeldung: Ausgang auf Wechslerkontakt · Leitung max. 1,5 mm² · Max. 250 V / 0,5 A (AC) · 30 V / 3 A (DC)
• Gewicht: 0,333 kg

Normen

• prIEC 61643-41
• IEC 61643-11

Thermischer Trenner / Backup

• Thermischer Trenner: Intern
• Empfohlene Backup-Schutzvorrichtung: 50 A min. (bei Isccr 100 kA) — 125 A max. (bei Isccr 50 kA) · gBat-Sicherungen

Technische Daten

• Produktreferenz / Modell: DDC50S-21Y-1200
• Teilenr.: 828511563
• Nenn-DC-Spannung (Un-dc): 1000 VDC
• Max. DC-Betriebsspannung (Uc): 1200 VDC
• Leckstrom (Ipe): < 0.2 mA
• In (8/20 µs): 20 kA · Imax (8/20 µs): 50 kA
• Iimp (10/350 µs) pro Pol: 4 kA
• Schutzpegel Up @ In (8/20 µs): 3.6 kV
• Isccr: 100 000 A
• Anschluss: Schraubklemmen 2,5–25 mm² (35 mm² starr)
• Steckbar: Ja — Ersatzmodul MDDC50-1200
• Befestigung: Hutschiene 35 mm (EN 60715)
• Gehäuse: Thermoplast UL94 V-0 · IP20
• Betriebstemperatur: -40 bis +85 °C
• Abmessungen: 3 TE (EN43880)
• Gewicht: 0,333 kg
• Vorgesehene Anwendung: Energy Storage Systems (ESS) / EV Charging
• Schutzkit verfügbar (Art.-Nr.: 1156339601) mit DDC50S-21Y und spezifischer Sicherung (getestet 100.000 A)
