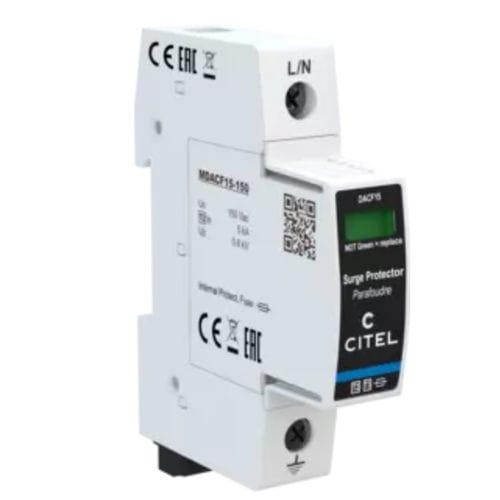

Überspannungsableiter Typ 3 DACF15S series

Typ 2für StromnetzÜberspannung

Hauptmerkmale

• Überspannungsableiter Typ 2 (oder 3) AC (SPD)
• Überwachte interne Sicherung als Rückfuse (kein externer Backup erforderlich)
• Interner thermischer Trennschalter mit mechanischer Anzeige und optionaler Fernmeldung
• Nennentladestrom In: 5 kA; Max. Entladestrom Imax: 15 kA
• Steckbares Modul pro Phase für mehrpolige Aufbauten
• Fernmeldung über Wechslerkontakt
• Konformität: EN 61643-11 / IEC 61643-11 / UL1449 ed.5

Beschreibung
Die DACF15S-Baureihe vereint eine überwachte interne Rückfuse mit einem varistorbasierten Thermotrennschalter und macht eine zusätzliche externe Rückfuse überflüssig. Die Geräte dienen dem primären Blitz- und Überspannungsschutz von Ein- und Drehstromnetzen am Hauptverteiler. Die Auslösung eines Trenners setzt die mechanische Anzeige sowie die optionale Fernmeldeausgang frei. Die kompakten Steckmodule ermöglichen schnellen Austausch und geringen Platzbedarf im Verteiler.

Verfügbare Dokumente

• Datasheet (Download datasheet)
• CITEL_Product Environmental Profile_DACF25S-x0-xxx.pdf
• CITEL_Certif_EU_DACF15.pdf
• Installation Sheet

Elektrische Eigenschaften

• SPD-Typ (IEC): 2+3
• Max. AC-Betriebsspannung (Uc): 150 Vac
• Temporäre Überspannung (TOV) - 5 s (UT): 180 Vac aushaltbar (ohne Trennung)
• Temporäre Überspannung (TOV) - 120 min (UT): 230 Vac aushaltbar (ohne Trennung oder mit Sicherheits-Trennung)
• Reststrom (Leckstrom zur Erde, Ipe): < 1 mA
• Folgestrom: Keiner
• Nennentladestrom (In) - 15 x 8/20 µs: 5 kA
• Nennentladestrom N/PE (In N/PE) - 15 x 8/20 µs: 20 kA
• Max. Entladestrom (Imax) - pro Pol @ 8/20 µs: 15 kA
• Prüfung Kombinationswelle IEC 61643-11 (Uoc) - Klasse III (1.2/50 µs - 8/20 µs): 10 kV
• Schutzpegel (Up) @ In (8/20 µs): 0.6 kV
• Zulässiger Kurzschlussstrom (Isccr): 100 000 A

Mechanische Eigenschaften

• Technologie: MOV
• SPD-Konfiguration: Einphasen, steckbare Modulbox
• Anschluss an das Netz: Schraubklemmen 2.5–25 mm² (35 mm² starr)
• Format: Steckmodul, 1 TE (EN 43880)
• Einsteckbar: Ja
• Montage: 35 mm Normschiene (EN 60715)
• Gehäusematerial: Thermoplast UL94 V-0
• Betriebstemperatur: -40 / +85 °C
• Schutzart: IP20
• Sicherer Zustand: Trennung vom AC-Netz
• Trennanzeige: 1 mechanischer Indikator (Rot/Grün)
• Fernmeldung der Trennung: Ausgang über Wechslerkontakt (Verkabelung max. 1.5 mm²)
• Ersatzmodul(e): MDACF15-150
• Abmessungen: siehe Schema — 1 TE (EN43880)
• Gewicht: 0.108 kg

Normen
IEC 61643-11 / EN 61643-11

Technische Daten

• Model: DACF15S-10-150
• Part Number: 821310121
• SPD-Typ: 2+3 (IEC)
• Max. AC-Betriebsspannung (Uc): 150 Vac
• Nennentladestrom (In): 5 kA (15 x 8/20 µs)
• Max. Entladestrom (Imax): 15 kA
• Schutzpegel (Up): 0.6 kV (@ In)
• Zulässiger Kurzschlussstrom (Isccr): 100 000 A
• Technologie: MOV
• Integrierte Sicherungen: Ja (äquivalente AC-Bewertung intern: 25 A, Typ gG)
• Fernmeldung: Ausgang über Wechslerkontakt
• Montage: 35 mm Normschiene (EN 60715)
• Schutzart: IP20
• Gewicht: 0.108 kg
