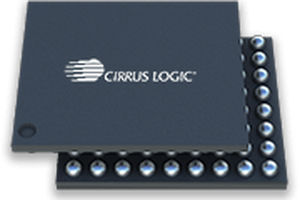

Audio-Codec WM8958

Der WM8958 ist ein hochintegrierter HiFi-Codec mit extrem niedrigem Stromverbrauch, der über einen integrierten Stereo-Lautsprechertreiber der Klasse D/AB und einen Kopfhörertreiber der Klasse W verfügt, um den Stromverbrauch während der Audiowiedergabe zu minimieren. Der Baustein benötigt nur zwei Versorgungsspannungen, alle anderen internen Versorgungsschienen werden von integrierten LDOs erzeugt. Die asynchrone Stereo-Vollduplex-Abtastratenwandlung und die digitale Mehrkanalmischung werden mit einer leistungsstarken analogen Mischung kombiniert, um eine breite Palette unterschiedlicher Architekturen und Anwendungsfälle zu unterstützen. Ein intelligentes digitales Mikrofoninterface bietet Leistungsregelung und einen Low-Jitter-Taktausgang sowie Dezimierungsfilter für bis zu vier digitale Mikrofone. Eine MIC-Aktivitätserkennung mit Interrupt ist verfügbar. Aktive Unterdrückung von Masseschleifenrauschen und DC-Offset-Korrektur helfen bei der Vermeidung von Knackgeräuschen und unterdrücken Massestörungen an den Kopfhörerausgängen. Ein Multiband-Kompressor und ein programmierbarer parametrischer EQ sorgen für Lautstärkemaximierung und Lautsprecherkompensation in den digitalen Wiedergabewegen. Der Dynamikbereichsregler kann sowohl im Aufnahme- als auch im Wiedergabeweg eingesetzt werden, um den Signalpegel konstant zu halten, die Lautstärke zu maximieren und die Lautsprecher vor Übersteuerung und Clipping zu schützen. Merkmale 24-Bit 4-Kanal-HiFi-DAC und 2-Kanal-Hi-Fi-ADC 100 dB SNR bei DAC-Wiedergabe ('A'-gewichtet) Intelligente MIC-Schnittstelle Stromversorgung, Taktung und Dateneingang für bis zu vier digitale MICs Hochwertige analoge MIC-Schnittstelle MIC-Aktivitätserkennung und -Unterbrechung ermöglichen dem Prozessor einen Ruhezustand
