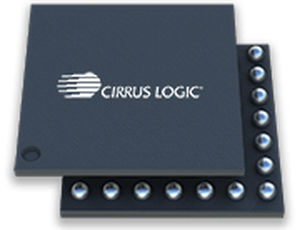

Codec / Audio Stereo CS42L42

Der CS42L42 ist ein stromsparender Audiocodec mit integrierter MIPI SoundWire®-Schnittstelle oder I²C/I²S/TDM-Schnittstellen, der für portable Anwendungen entwickelt wurde. Er bietet einen Stereo-DAC mit hohem Dynamikbereich für die Audiowiedergabe und einen Mono-ADC mit hohem Dynamikbereich für die Audioerfassung. Der CS42L42 bietet eine hohe Leistung von bis zu 24 Bit für die ADC- und DAC-Audiowiedergabe- und -erfassungsfunktionen sowie für den S/PDIF-Sender. Die Architektur des CS42L42 umfasst umgehbare SRCs und einen umgehbaren parametrischen 32-Bit-Equalizer mit drei Bändern, der die Verarbeitung digitaler Audiodaten ermöglicht. Ein digitaler Mixer dient zum Mischen der ADCs oder seriellen Ports mit den DACs. Jeder Mischereingang verfügt über eine unabhängige Dämpfung. Die Verarbeitung entlang der Ausgangspfade vom ADC oder seriellen Anschluss zu den beiden Stereo-DACs umfasst Lautstärkeregelung und Stummschaltung. Merkmale Analoge E/A Stereo-Kopfhörerausgang mit 114 dB Dynamikbereich 2 x 35 mW Ausgangsleistung an 30 Ω Mono-Mikrofoneingang mit 114 dB Dynamikbereich Integrierte AC-Kopplungskondensatoren OMTP- und AHJ-Kopfhörertyp-Erkennung Erkennung einer kurzen S0-Mikrofontaste mit automatischer ADC-Stummschaltung System-Merkmale Mono-Equalizer und Sidetone-Mix MIPI-SoundWire- oder I²S/TDM-Audioschnittstelle Audio-Abtastratenwandler S/PDIF-Sender Fractional-N PLL Integrierte Energieverwaltung
