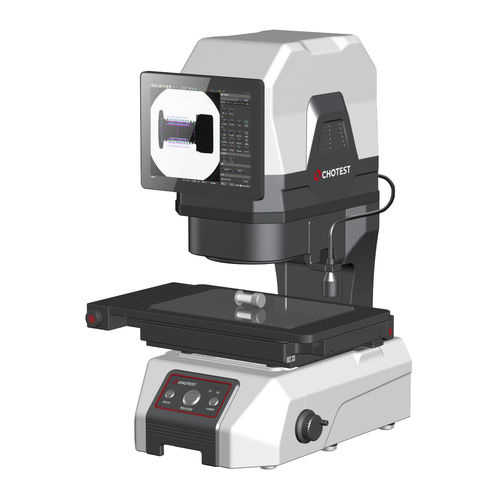

Messmaschine mit sofortiger Bildgebung VX3300D

KonturRauheitvisuell

Blitzlicht-Messmaschine VX3300D Artikel Nr.: VX3300D Produktbezeichnung: Blitzlicht-Messmaschine Bildsenor: 5M CMOS Sichtfeld：W130mm×L230mm & W200mm×L300mm Schärfentiefe: 3mm & 30mm Arbeitsabstand: 120mm Genauigkeit: ±2μm(ohne Stitching) & ±5μm(ohne Stitching) Auflösung: 0.1μm Belastbarkeit: 5kg Größe (LxBxH): 531×503×731mm Gewicht: 75kg §≡≡≡≡ Beschreibung ≡≡≡≡ Basierend auf dem visuellen Messprinzip mit präzisen Bildanalysealgorithmen, ausgestattet mit einer doppelt telezentrischen optischen Linse mit hoher Tiefenschärfe, erreichen die Blitzmessmaschinen der VX3000-Serie eine schnelle Dimensionsmessung durch Ein-Tasten-Bedienung. Die Serie VX3000 eignet sich für präzise Dimensionsmessungen in den Bereichen Maschinen, Elektronik, Formen, Spritzguss, Hardware, Gummi, elektrische Niederspannungsgeräte, magnetische Materialien, Präzisionsstanzen, Steckverbinder, Anschlüsse, Mobiltelefone, Haushaltsgeräte, Leiterplatten, medizinische Geräte, Uhren, Schneidwerkzeuge usw. §≡≡≡≡ Anwendungen ≡≡≡≡ Die VisionX-Software bietet bis zu 80 Extraktions-Analysewerkzeuge, darunter [Feature Extraction] (z. B. maximale Punkte, Mittellinien, Bögen, Spitzen usw.), [Accessory Tools] (z. B. beliebiger Punkt & Linie & Kreis, angepasste Gerade, angepasster Kreis, Tangente, eingeschriebener Kreis usw.), [Smart Labeling], [Formtoleranz] , spezielles [Application Tool] (z. B. Teilungsabstand, Teilungswinkel, Schlitz, Gewinde, rundes Kreuz, nach unten gerichteter Winkel, abgerundete Ecken usw.) Die Messergebnisse und ihre wichtigsten statistischen Werte (z. B. Durchschnitt, σ, 3σ, 6σ, Ca, Cp, Cpk usw.) werden automatisch aufgezeichnet und archiviert. Bediener können verschiedene Filterbedingungen für die Historienextraktion auswählen.
