Konturmessmaschine SJ5718
GeometrieDurchmesserKoordinaten

Konturmessmaschine
Konturmessmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Physikalische Größe
Kontur, Geometrie, Durchmesser, Koordinaten, Rundheit, Form, Winkel, Geradlinigkeit, Abstand
Technologie
Direktkontakt
Gemessenes Produkt
Teile, Welle, Werkzeug, Kugellager, für Pleuel
Anwendung
für Industrieanwendungen, zur Kontrolle, zur Kalibrierung, Labor, für die Automobilindustrie, für Gewinde, für Produktionsanlage
Weitere Eigenschaften
CNC, automatisch, Hochpräzision, dimensional, 2-Achs, Profilometer, Desktop

Beschreibung

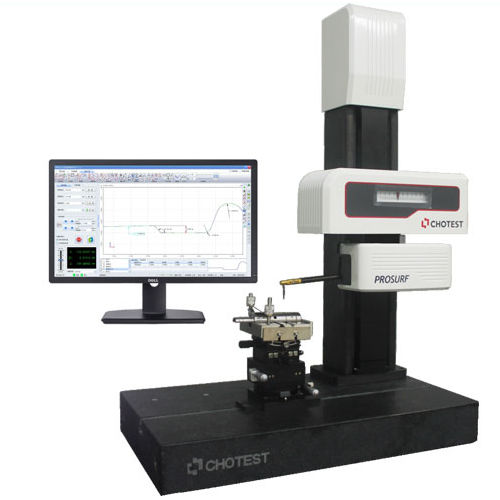

Artikel-Nr.: SJ5718 Produktname: Profil-Messmaschine X-Achsen-Messbereich: 0~100mm Anzeigefehler der X-Achse: ±(0,8+2L/100)µm Z0-Achsen-Messbereich: ±30 mm Z0-Achsen-Auflösung: 0.1μm Z0-Achsen-Anzeigefehler: ±(1+0,4H)µm Abtastgeschwindigkeit: 0,05~5mm/s einstellbar Hersteller: Chotest Technology Inc. Funktionen 1. Bewertung der Oberflächenkontur: Sie kann Radius, Winkel, Abstand, Koordinaten, Kreis, Kreisquerschnitt auswerten und die Punkte, jeden Schnittpunkt, Koordinatenachse, Gerade, Vertikale, Kreis und Kreisquerschnitt bestimmen und die Geradheit, Rundheit der Kontur analysieren; Weitere Funktionen (1)Erstellen einer Regressionsgeraden und eines Kreises (2) Bestimmen Sie die Punkte, Schnittpunkte, freie Punkte, Mittelpunkt, den höchsten und den tiefsten Punkt (3)Legen Sie das Koordinatensystem fest (4) Berechnen Sie Radius, Abstand, Winkel, Koordinaten und lineare Abweichung (5)Vergleichen Sie den Ist-Wert mit dem Soll-Wert (6) Das Messprogramm läuft automatisch ab 2. CNC-Automatikmodus wird unterstützt; SPC-Statistik und -Analyse werden unterstützt 3. Unterstützung zum Importieren von CAD-Dateien und Kommentieren von CAD-Profilen. 4. Unterstützung für den Import von PDF-Profildaten. 5. Kann Prüfdaten in Word, Excel, AutoCAD exportieren (optional) 6. Geben Sie mehrere Arten von Berichtsformaten aus und unterstützen Sie benutzerdefinierte Berichte oder passen Sie Berichte an (optional) 7. Kann die Prüfprotokolle nach Objekttyp, Hersteller, Fertigungsnummer, Prüfer, vorgelegter Institution, Gerätenummer, Prüfdatum oder Gültigkeitsdatum usw. abfragen und verwalten. 8. Kann mehrere ausgewählte Testprotokolle oder Testzertifikate aus der Datenbank gleichzeitig drucken 9. Benutzerfreundliche Software

---
