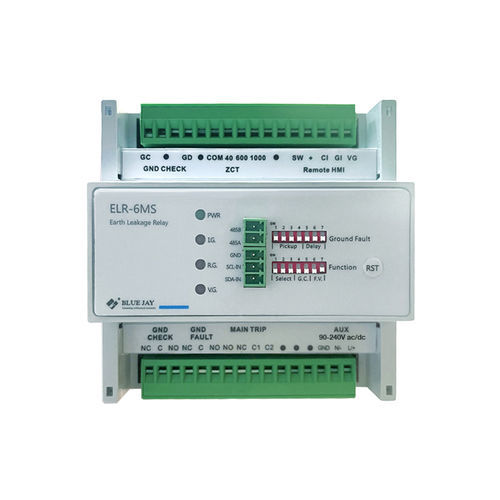

Fehlerstromschutzrelais ELR-6MS

DCACfür DIN-Schiene

Übersicht
Das ELR-6MS Erdleckage-Relais ist ein zuverlässiges Schutzgerät, das speziell für die Bergbauindustrie entwickelt wurde und für untertage- sowie oberirdische Anwendungen geeignet ist. Entwickelt für mobile, mitgeführte Kabelsysteme, verwendet es eine mikrocontrollerbasierte Architektur, die automatisch in zwei Schutzmodi arbeitet: Fehlerstromerkennung und Erdungswiderstandserkennung (Erdprüfungsmodus). Das Design minimiert Fehltrips und erhöht die Sicherheit von Personal und Anlagen.

Funktionsbeschreibung

• Fehlerstromerkennung: Erfordert den Einsatz von Stromwandlern; das ELR-6MS ist für die Arbeit mit Nullsequenz-Wandlerverhältnissen 1000:1, 600:1 und 40:1 (200:5) ausgelegt.
• Erdprüfung: Wird über einen Prüfleiter (GC) realisiert. Der Prüfleiter führt Überwachungsstrom zur zu überwachenden Maschine und muss mit einem normgerechten Zenerdioden-Terminator ordnungsgemäß abgeschlossen werden (zwei Anschlüsse gekennzeichnet GC und GD). Der Anschluss GC ist im Gehäuse der mobilen Ausrüstung mit dem Prüfleiter verbunden; der Anschluss GD ist mit der Rahmenmasse der Maschine verbunden. Der Verlust der Zener-Spannung löst das TRIP-Relais aus, erkennt kurzgeschlossene oder unterbrochene Erdschleifen und schützt vor ungeerdeten Anlagenzuständen.

Verdrahtung
Das Produkt verwendet Prüfleiter-Erdprüfungsverdrahtung; Verdrahtungspläne sind in der Produktdokumentation und den Abbildungen enthalten. Die korrekte Abschlussverdrahtung von GC/GD mit dem Zenerdioden-Terminator ist für die korrekte Funktion der Erdprüfung erforderlich.

Eigenschaften / technische Daten

• Nennspannung: 90–240 Vac/dc, 50/60 Hz. Leistungsaufnahme: 5 VA (AC) oder 5 W (DC).
• Fehlerstrom: Bereich 10–500 mA. Verzögerungsbereich: sofort bis 10 Sekunden.
• Nullsequenz-Wandler: Unterstützte Verhältnisse 1000:1, 600:1 und 40:1 (200:5).
• Erdprüfungswiderstand: Bereich 10–50 Ω, ±15 %. Auslöseverzögerung für Erdprüfung: 150 ms, ±0,1 %.
• Ausgangskontakte (3 DO): Haupt-Auslösereleis — DPDT, Belastbarkeit 8 A @ 250 Vac, 8 A @ 30 Vdc.
• Hilfsrelais Fehlerstrom — SPDT, Belastbarkeit 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Hilfsrelais Erdprüfung — SPDT, Belastbarkeit 16 A @ 250 Vac, 16 A @ 30 Vdc.
• Dielektrikum: Relaiskontakte zum Gehäuse — 1500 Vrms für 1 Minute. Steueranschlüsse zum Gehäuse — 1500 Vrms für 1 Minute.
• Temperaturbereich: Betrieb −40 °C bis +60 °C. Lagerung −40 °C bis +80 °C.
• Montage und Abmessungen: Standard 35 mm DIN-Hutschienenmontage. B × H × T: 108 × 110 × 66 mm.
