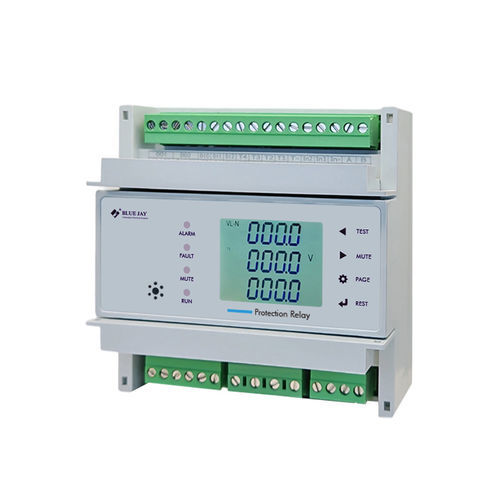

Schutzrelais für Phasenverlust MPR-6M

TemperaturLeistungsfaktorStrom

Das Multifunktionsschutzrelais MPR-6M eignet sich für den Schutz von Stromkreisen und die Überwachung von elektrischen Leitungen und Verteilerschränken. Es kann verschiedene Parameter in Echtzeit überwachen, wie Strom, Spannung, Leistung und elektrische Energie. Es ist besonders ideal für den Sicherheitsschutz kritischer Stromversorgungsleitungen, Brandstromverteilung, industrielle Stromschränke, Computerräume und intelligente Gebäudeenergiesysteme. Das Gerät verfügt über eine integrierte hochpräzise Messeinheit der Klasse 0.2, mit standardmäßiger 2-Wege-DO-Ausgabe, 2-Wege-DI-Eingang (erweiterbar auf 4-Wege), 4-Wege-Temperatursensoren und 2-Wege-Überwachung des Reststroms. Es unterstützt mehrere Schutzaktionsmodi, einschließlich Überstrom, Überspannung und Unterspannung. Über die RS485-Kommunikation kann es Daten an SCADA-, EMS- und intelligente Betriebs- und Wartungsplattformen hochladen. Es verfügt auch über Funktionen wie Ton- und Lichtalarm, Fernsteuerung und automatisches Auslösen. - Schutzfunktion: Überspannung, Unterspannung, Überstromblockierung, Unterstrom, Überlast, Unterlast, Phasenausfall (Phasenverlust), Stromungleichgewicht, Unterleistung, Erdschluss, Kurzschluss, Externer Fehler, Übertemperatur, Modulfehler, Anormale Frequenz, Anormaler Leistungsfaktor. - Merkmal: Klasse 0.2, Echtzeitmessung der wichtigsten elektrischen Parameter; Schutz gegen Überstrom, Über-/Unterspannung usw. (einschließlich Reststrom); 2 Relaisausgänge (benutzerdefinierte Logik); 4 erweiterbare passive digitale Eingänge; 4-Kanal-Temperaturüberwachung (Geräte-/Schrankschutz); 2 Reststromkanäle (elektrische Branddetektion); Unterstützt RS485 Modbus RTU-Kommunikation; Eingebauter Ton-Licht-Alarm; manuelles Stummschalten/Zurücksetzen/Selbsttest. - Anwendung: Schutz/Überwachung von Zuleitungen in Niederspannungs-Mittelspannungssystemen; Industrieller Schrank: Brandschutz und Fehlerisolierung; Schutz für Transformatoren, Generatoren, Motoren; Datenerfassung für SCADA-, EMS-, Energiemanagementplattformen; Sicherheitsüberwachung: intelligente Gebäude, Industrieanlagen usw. - Spezifikation: Stromnetzmodus: 1P2W, 3P3W, 3P4W; Stromversorgung: AC/DC 85-265V, 45-65Hz; Verbrauch: ≤5VA; Datenaktualisierungsfrequenz: 1S; Nennwert: 100V/220V/380V; Überlast: 1.2Un; Energieverbrauch: 100kΩ ausgeschaltet; DO: 2 Kanäle, Relaiskontaktkapazität: 5A@250VAC; 5A@30VDC; Kommunikation: RS485, Modbus-RTU oder Ethernet, Modbus-TCP/IP; Impulsausgang: 1 Kanal, Impulsbreite 80ms, fotoelektrische Isolation; Verschmutzungsgrad: 2; Überspannungskategorie: CATIII@277/480VAC; Isolationsfähigkeit: 2kV AC RMS 1 Minute, zwischen Eingang / Ausgang / Gehäuse / Stromversorgung; Entladungsfestigkeitsprüfung: IEC-61000-4-2 Stufe 4 @8kV; Schnelltransienten-Burst-Festigkeitsprüfung: IEC61000-4-4 Stufe 3 @Eingang 1kV; Stromversorgung 2kV; Stoßfestigkeitsprüfung: IEC61000-4-5 Stufe 4 @Gemeinsamer Modus: 4kV; Arbeitstemperatur: -10°C ~ +55°C; RH 5% ~ 95% (nicht kondensierend); Lagertemperatur: -40°C ~ +85°C; RH 5% ~ 95% (nicht kondensierend); SOE-Aufzeichnung: 60 Listen, (30 Listen DI/DO SOE und 30 Listen Alarm SOE); Abmessung: 110mm×108mmx66mm (B*H*T), 35mm DIN-Schienenmontage.
