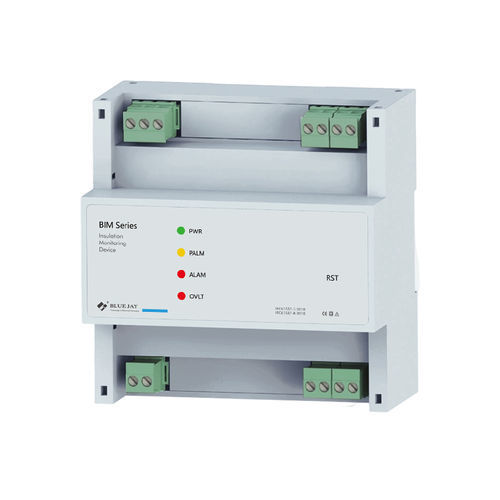

RS485-Isolationsüberwachungsgerät BIM-M1000

AC/DCfür DIN-SchieneModbus RTU

Der BIM-M1000 ist zur Überwachung des Isolationswiderstands von ungeerdeten AC-, AC/DC- und DC-Systemen (IT-Systeme) bis zu AC/DC 1000V ausgelegt. Das Gerät erzeugt eine pulsierende Messspannung von ±15V, die über die Klemmen L1/L2 und Erde in das zu überwachende IT-System eingespeist wird. Wenn der Wert unter die voreingestellten Ansprechwerte fällt, leuchten die Alarm-LEDs auf. Das Gerät unterstützt zwei separat einstellbare Ansprechwerte, die eine Unterscheidung zwischen „Voralarm“ und „Alarm“ ermöglichen. Der BIM-M1000 entspricht den Normen IEC 61557-1:2018 und IEC 61557-8:2018 und ist geeignet für AC/DC IT-Systeme, Batteriespeicher, Elektrofahrzeuge, DC-Ladestationen und andere Szenarien. Es unterstützt auch die Kommunikation über RS485 und CAN-Bus, was die Integration in Fernüberwachungssysteme erleichtert. - Isolationsüberwachung von ungeerdeten AC-, AC/DC- und DC-Systemen - Messung der DC-Systemspannungen zur Erde (L+/PE und L-/PE) - Messung der AC-Systemspannungen zur Erde (System zu PE) - Zwei separat konfigurierbare Ansprechwerte - Alarmsignalisierung über LEDs und Alarmrelais - Entspricht den Normen IEC 61557-1/ IEC 61557-8 - Überspannungsalarmfunktion - Messung der Systemleckkapazität Anwendungen: - AC- und DC-IT-Stromverteilungssysteme - Industrielle Leistung und Automatisierung - Marine elektrische Stromverteilungsnetzwerke - Batteriepacks und Energiespeichersysteme - Elektrofahrzeuge und Transport - Erneuerbare Energieerzeugungssysteme - DC-Ladestationen für Elektrofahrzeuge Spezifikationen: - Stromversorgung: 9~30Vdc, Energieverbrauch ≤ 2W - Frequenzbereich: 40~65Hz - Nennsystemspannung: 3(N)AC, AC/DC 0…1000 V - Isolationswiderstand: 0~50MΩ - Einspritzmessspannung: ±15V - Einspritzmessstrom: 100mA - Max. Spannungsfestigkeit: 12Vdc - Voralarm-Schwelle: Standard 1000Ω, 0-5000Ω einstellbar - Alarmschwelle: Standard 500Ω, 0-5000Ω einstellbar - Überspannungserkennung: 0-1000V - RS485-Schnittstelle: Modbus RTU-Protokoll - Canbus-Schnittstelle: Benutzerdefiniertes Protokoll - Arbeitstemperatur: – 40°C ~85°C, Luftfeuchtigkeit: 5~95%RH - Lagertemperatur: – 40°C ~85°C, Luftfeuchtigkeit: 5~95%RH - Normen: IEC 61557-1:2018 und IEC 61557-8:2018 - Installationsmethode: Standard 35mm Din-Schienenmontage - Abmessung: B*H*T: 108*110*66mm
