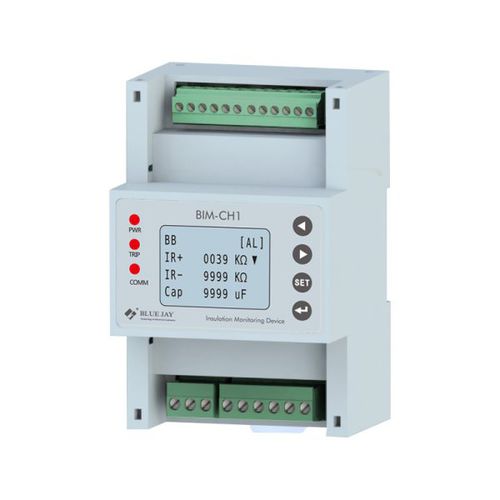

Isolationsüberwachungsgerät für Dreiphasensystem BIM-CH1

für AC-NetzRS485AC/DC

Das Isolationsüberwachungsgerät BIM-CH1 überwacht den Isolationswiderstand von DC-Systemen (IT-Systemen) bis zu DC 0- 1000V. Das BIM-CH1 verfügt über Start- und Stoppfunktionen für die Isolationsüberwachung. Nach dem Einschalten der Isolationsüberwachung kann es in Echtzeit den Isolationswiderstand des Plus- und Minuspols zur Erde überwachen. Die Überwachungsergebnisse werden nicht durch Gleichspannungsschwankungen und die Symmetrie des Isolationswiderstandes des Plus- und Minuspols beeinflusst. BIM-CH1 ist mit einer RS485/Modbus-Kommunikation ausgestattet, die eine Fernüberwachung des Systemstatus ermöglicht. Das BIM-CH1 verwendet zwei Arbeitsprinzipien zur Überwachung: die unsymmetrische Brückenmethode zur Überwachung des Isolationswiderstandswertes gegen Erde und die symmetrische Brückenmethode zur Überwachung des Spannungswertes gegen Erde. Ein optionaler Temperatursensor kann zur Messung der Systemtemperatur verwendet werden. - Adaptive Kapazität gegen Erde; - Großer Isolationsüberwachungsbereich (100V~1000VDC); - Überwachung des Isolationswiderstandes für ungeerdete DC-Systeme: 0KΩ~10MΩ; - Zwei Betriebsarten: symmetrische Brückenmethode, zur Überwachung des Spannungswertes gegen Erde / unsymmetrische Brückenmethode, zur Überwachung des Isolationswiderstandes gegen Erde; - Messwertanzeige über ein multifunktionales LCD-Display; - Automatischer Geräteselbsttest mit Anschlussüberwachung; - Alarmfunktion bei Verpolung der Gleichspannung; - RS485-Kommunikation, MODBUS RTU-Protokoll; - Wählbarer Öffner- oder Schließer-Relaisbetrieb; - Passwortschutz zum Schutz vor unbefugten Parameteränderungen; - Optionaler Temperatursensor zur Messung der Systemtemperatur.
