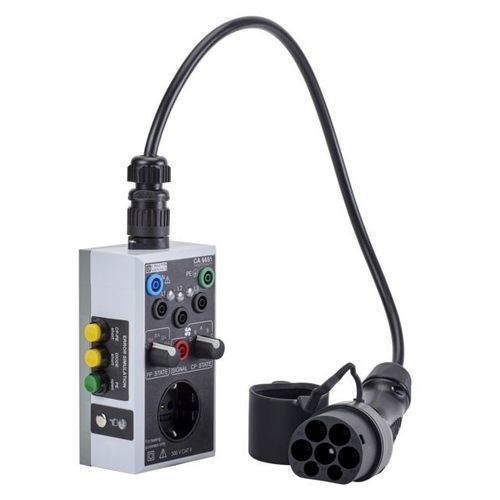

Elektrischer Adapter CA 6651
Testfür E-Ladestation

elektrischer Adapter
elektrischer Adapter
elektrischer Adapter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
elektrisch
Anwendung
Test, für E-Ladestation

Beschreibung

Der Prüf-Adapter für E-Ladestationen CA 6651 ist einfach zu benutzen: Er wird einfach an den Ladestecker der Ladestation angeschlossen, simuliert ein E-Fahrzeug, und ermöglich Ihnen so den Zugang zu den verschiedenen Klemmen eines Ladekabels Typ 2, um die entsprechenden elektrischen Prüfungen vornehmen zu können. Mit dem CA 6651 können Sie zunächst die folgenden Tests durchführen: - Funktionsprüfung, um zu kontrollieren, dass der Schutzleiter (PE) tatsächlich an Erde angeschlossen ist, und dass alle drei Phasen vorhanden sind. - Prüfung der elektrischen Sicherheit des Ladesteckers für ein E-Fahrzeug. Dazu müssen Sie an den Prüf-Adapter einen multifunktionalen Installationstester anschließen, z.B. einen CA 6117, CA 6131, CA 6133 oder MX 535 : Netzanschlussprüfung, Prüfung der Erdung, Prüfung der Fehlerstrom-Schutzeinrichtung, Isolationsmessung. Der CA 6651 prüft anschließend die einwandfreie Funktion der Ladestation, indem er ein angeschlossenes E-Fahrzeug und die verschiedenen Zustände simuliert: kein E-Fahrzeug angeschlossen, E-Fahrzeug angeschlossen, E-Fahrzeug wird geladen … Um die richtige Signalübermittlung zwischen Ladestation und CA 6651 zu prüfen, müssen Sie über ein Oszilloskop des Typs Handscope verfügen (Signalform, Amplitude, Impulslänge usw…). Stärken • - Prüf-Adapter für Wechselstrom-Ladestationen Typ 3 mit Ladekabel Typ 2 • - Simulation des Fahrzeug-Zustandes (CP-Signal) • - Umschaltung auf verschiedene Ladeströme von 13 A bis 63 A (PP-Status) • - Anschluss zur Anzeige des Signal-Status (CP) • - Vorprüfung PE zum Nachweis, dass keine gefährliche Spannung gegen Erde PE vorliegt • - Anzeige des Vorhandenseins der drei Phasen L1/L2/L3 durch drei LEDs
