Einweg-Lichtschranke CPQ-TF4MP2/KB
EinwegzylindrischInfrarot

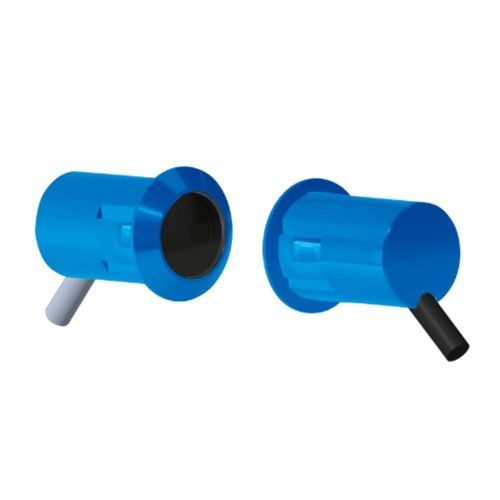

Einweg-Lichtschranke - CPQ-TF4MP2/KB - CHANKO SENSOR - Einweg / zylindrisch / Infrarot
Einweg-Lichtschranke - CPQ-TF4MP2/KB - CHANKO SENSOR - Einweg / zylindrisch / Infrarot
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Bauart
Einweg-Lichtschranke, Einweg
Gehäuse
zylindrisch
Strahltyp
Infrarot
Weitere Eigenschaften
Kunststoff, IP67
Maximale Reichweite

Min: 0 m
(0'00" )

Max: 4 m
(13'01" )

Beschreibung

Produktinformationen
  • Erfassungsbereich: 0~4 m
  • Gehäuse: zylindrisch
  • Erfassungsprinzip: Durchlicht (transmissiv)
  • Ausgang: PNP NO
  • Versorgungsspannung: DC 5~24 V
  • Stromversorgung: 3-adrig DC


Technische Daten
  • Erfassungsbereich: 0~4 m
  • Kabellänge: 2 m
  • Erfassungsrichtung: vorne
  • Schaltfrequenz: 100 Hz
  • Ansprechzeit: 5 ms
  • Lichtquelle: Infrarot
  • Zubehör: Bedienungsanleitung, Konformitätszertifikat
  • Strahlwinkel: ≤ 4°
  • Standardmessobjekt: undurchsichtiges Objekt Ø ≥ 5 mm
  • Materialien: Gehäuse ABS; Linse PC; Kabel PVC


Mechanische/elektrische Parameter
  • Ausgang: PNP NO
  • Versorgungsspannung: DC 5~24 V
  • Versorgungsart: 3-adrig DC
  • Schutzart: IP67
  • Anschluss: konfektioniertes Kabel
  • Signaltyp: Schaltsignal
  • Betriebsart: Dark ON
  • Stromaufnahme: < 20 mA
  • Anzeige: Betriebsanzeige (rot)
  • Schutzschaltungen: Kurzschlussschutz, Verpolungsschutz
  • Restspannung: < 3 V
  • Laststrom: ≤ 100 mA (bei 2 m Kabel Restspannung < 3 V)
  • Stoßfestigkeit: 300 m/s² in X/Y/Z-Richtung, 3-mal
  • Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen spannungsführenden Teilen und Gehäuse
  • Vibrationsfestigkeit: 10–55 Hz, Hub 1,5 mm, X/Y/Z-Richtung, 2 h


Betriebsumgebung
  • Betriebstemperatur: -25 °C ~ 55 °C
  • Betriebs-/Lagertemperaturfeuchte: 35–95 % rF (ohne Kondensation)
  • Umgebungsbeleuchtung: ≤ 8000 lx


Eigenschaften / Technische Zusammenfassung
  • Modell: CPQ-TF4MP2/KB
  • Serie: CPQ-Serie Fotoelektrische Sensoren
  • Erfassungsbereich: 0~4 m
  • Erfassungsprinzip: Durchlicht (Infrarot)
  • Aufbau: zylindrisch, Frontdetektion
  • Versorgung: DC 5~24 V, 3-adrig DC
  • Ausgang: PNP NO, Schaltsignal, Dark ON
  • Schutzart: IP67
  • Kabellänge: 2 m (konfektioniertes Kabel)
  • Frequenz/Ansprechzeit: 100 Hz / 5 ms
  • Materialien: Gehäuse ABS, Linse PC, Kabel PVC
  • Arbeitsumgebung: -25 °C ~ 55 °C, 35–95 % rF, ohne Kondensation
  • Standardmessobjekt: undurchsichtiges Objekt Ø ≥ 5 mm
  • Zubehör: Bedienungsanleitung, Konformitätszertifikat
