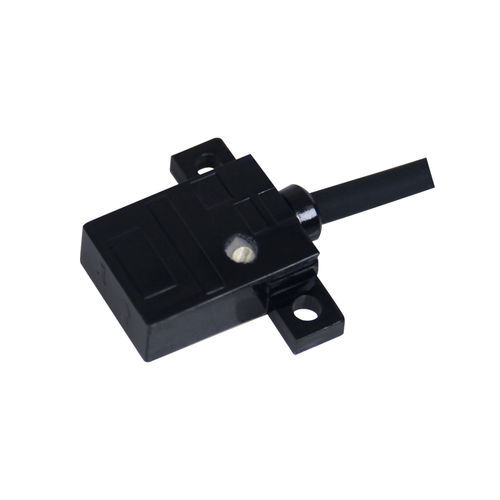

Optoelektronischer Sensor / Reflex-Lichttaster CPF-DF5N1-AInfrarot
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Reflex-Lichttaster
- Strahltyp
- Infrarot
- Maximale Reichweite
Min: 0 mm
(0 in)Max: 5 mm
(0,2 in)
Beschreibung
Produkt
Hauptmerkmale
Technische Spezifikationen
Mechanische / elektrische Parameter
Anwendungsumgebung
Zubehör / Dokumentation
Eigenschaften / technische Spezifikationen
- Serie: CPF-Serie fotoelektrischer Sensoren
- Modell: CPF-DF5N1-A
Hauptmerkmale
- Detektionsabstand: 0~5 mm
- Gehäuseform: flach
- Detektionsprinzip: diffuse Reflexion (Infrarot)
- Abmessungen: 15 × 8 × 26 mm
- Ausgangstyp: NPN NO
- Versorgungsspannung: DC 12~24 V
Technische Spezifikationen
- Detektionsabstand: 0~5 mm
- Produktaufbau: flaches Gehäuse
- Detektionsprinzip: diffuse Reflexion
- Gesamtabmessungen: 15 × 8 × 26 mm
- Kabellänge: 0,5 m
- Detektionsrichtung: vorne
- Ansprechfrequenz: 200 Hz
- Ansprechzeit: 2,5 ms
- Lichtquelle: Infrarot
- Zubehör: Handbuch, Zertifikat
- Hysterese: < 20 % des Detektionsabstands
- Standardziel: weiß lackiertes Papier 50 × 50 mm
- Material: Gehäuse PC; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: NPN NO
- Versorgungsspannung: DC 12~24 V
- Stromversorgung: DC Dreileiter
- Schutzart: IP50
- Anschluss: Stecker
- Signaltyp: Schaltend
- Betriebsart: Light ON
- Stromaufnahme: < 15 mA
- Anzeige: Rot (leuchtet bei Lichtempfang)
- Schutzschaltungen: Kurzschlussschutz und Verpolungsschutz am Ausgang
- Restspannung: < 3 V
- Laststrom: < 100 mA (Restspannung < 3 V bei 2 m Kabel)
- Isolationswiderstand: > 20 MΩ (gemessen bei DC 500 V)
- Stoßfestigkeit: 150 m/s², 10-mal in X, Y, Z
- Dielektrische Festigkeit: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Amplitude 1,5 mm, 2 h in X, Y, Z
- Gewicht: ca. 20 g
Anwendungsumgebung
- Betriebstemperatur: -25°C bis 55°C
- Betriebs-/Lagertemperaturfeuchte: 35%–95% rF (ohne Kondensation)
- Umgebungsbeleuchtung: unter 10000 lx
Zubehör / Dokumentation
- Handbuch und Zertifikat enthalten
Eigenschaften / technische Spezifikationen
- Modell: CPF-DF5N1-A
- Serie: CPF Serie fotoelektrischer Sensoren
- Detektionsabstand: 0~5 mm
- Prinzip: diffuse Reflexion (Infrarot)
- Ausgang: NPN NO, DC Dreileiter
- Versorgungsspannung: DC 12~24 V
- Ansprechzeit/Frequenz: 2,5 ms / 200 Hz
- Schutz: IP50; Kurzschluss- und Verpolungsschutz
- Material: Gehäuse PC, Kabel PVC
- Gewicht: ~20 g
- Betriebs-Temperatur/Feuchte: -25°C~55°C / 35%–95% rF
