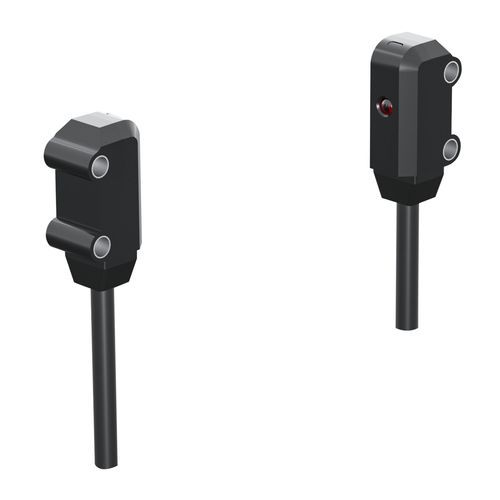

Optoelektronischer Sensor / Einweg CPI-TRP500N1rechteckigquadratischrotes Licht
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Einweg
- Gehäuse
- rechteckig, quadratisch
- Strahltyp
- rotes Licht
- Weitere Eigenschaften
- kompakt, Hochleistung, wasserdicht, eigensicher, wasserdicht
- Anwendung
- für Lebensmittelanwendung, für die Logistik, für Objekterkennung, für Robotik, für Kunststoffe, Industrietor, für Verpackungsmaschine, für automatische Tür
- Maximale Reichweite
Min: 0 mm
(0 in)Max: 500 mm
(19,7 in)
Beschreibung
Produktfamilie
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Unterlagen & Abbildungen
Technische Merkmale / Spezifikationen
- CPG-Serie fotoelektrischer Sensoren
Übersicht
- Erfassungsbereich: 0–5 mm
- Bauform: Schlitztyp
- Messprinzip: Durchlicht
- Schlitzbreite: 5 mm
- Ausgang: PNP NO/NC
- Versorgungsspannung: DC 5–24 V
Technische Daten
- Erfassungsbereich: 0–5 mm
- Bauform: Schlitztyp
- Prinzip: Durchlicht
- Schlitzbreite: 5 mm
- Kabellänge: 0,5 m
- Erfassungsrichtung: Schlitzfläche
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Spezialmerkmal: L-Form
- Lichtquelle: Infrarot
- Zubehör: Bedienungsanleitung, Konformitätszertifikat
- Standarddetektionsobjekt: undurchsichtiges Objekt ≥ 2 × 0,8 mm
- Materialien: Gehäuse PBT; optische Teile (Lichtleiter, Sender, Empfänger) Polycarbonat; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: PNP NO/NC
- Versorgungsspannung: DC 5–24 V
- Versorgung: DC Vierleiter
- Schutzart: IP50
- Anschluss: Stecker
- Signaltyp: Schaltsignal
- Arbeitsmodus: Light ON / Dark ON
- Stromaufnahme: ≤ 12 mA
- Anzeige: rot (leuchtet bei Lichteinfall)
- Schutzschaltung: Kurzschlussschutz
- Restspannung: ≤ 0,8 V (Last 100 mA), ≤ 0,4 V (Last 40 mA); PNP Open-Collector-Ausgang DC 5–24 V ≤ 50 mA, Restspannung ≤ 0,8 V (Last 50 mA)
- Laststrom: siehe Restspannungsangaben
- Stoßfestigkeit: 300 m/s², 3x in X, Y, Z
- Vibrationsfestigkeit: 20–2000 Hz, Amplitude 1,5 mm, 2 h in X, Y, Z
- Gewicht: ca. 3 g
Betriebsumgebung
- Betriebstemperatur: -25 °C bis 55 °C
- Betriebsfeuchte: 5–95% r.F. (kein Tau, kein Eis)
- Umgebungsbeleuchtungsstärke: ≤ 1000 lx
Unterlagen & Abbildungen
- Steuerausgangsdiagramm und Abmessungszeichnung (auf der Produktseite verfügbar)
- Zubehör aufgeführt: Bedienungsanleitung, Zertifikat; herunterladbares PDF-Handbuch verfügbar
Technische Merkmale / Spezifikationen

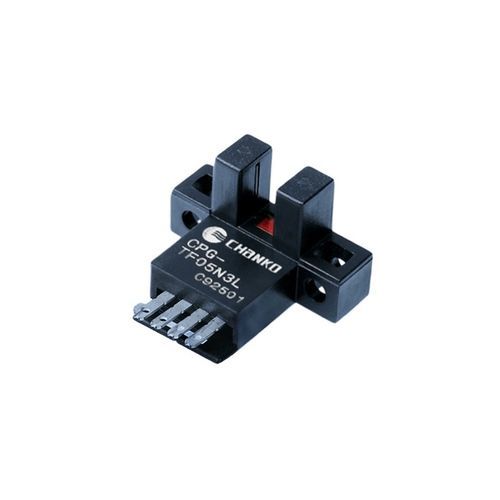

- Modell: CPG-TF05N3L-A
- Serie: CPG
- Erfassungsbereich: 0–5 mm
- Bauform: Schlitztyp, Schlitzbreite 5 mm
- Prinzip: Durchlicht
- Lichtquelle: Infrarot
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Ausgang: PNP NO/NC (Schaltsignal)
- Versorgungsspannung: DC 5–24 V
- Stromaufnahme: ≤ 12 mA
- Schutzart: IP50
- Kabellänge: 0,5 m
- Betriebstemperatur: -25 °C bis 55 °C
- Gewicht: ca. 3 g
- Materialien: Gehäuse PBT; optische Teile Polycarbonat; Kabel PVC
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von CHANKO SENSOR anzeigenWeitere Produkte von CHANKO SENSOR
CPI Series Flat Photoelectric Sensor
