Lichtvorhang / Sicherheit Typ 2 CA10-T0368DP1
MehrstrahlEinwegstoßfest

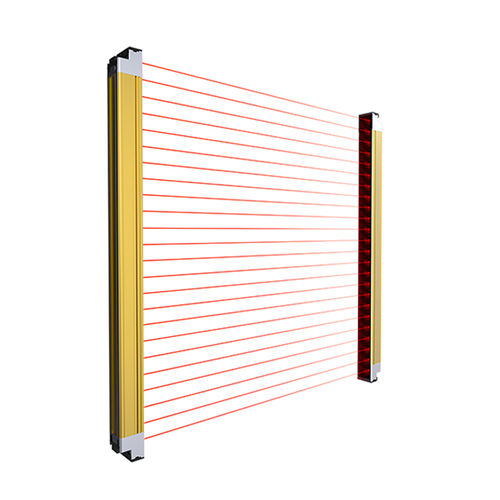

Lichtvorhang / Sicherheit Typ 2 - CA10-T0368DP1 - CHANKO SENSOR - Mehrstrahl / Einweg / stoßfest
Lichtvorhang / Sicherheit Typ 2 - CA10-T0368DP1 - CHANKO SENSOR - Mehrstrahl / Einweg / stoßfest
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Funktion
Sicherheit Typ 2
Strahltypen
Mehrstrahl
Aufbau
Einweg
Schutzniveau
IP65, stoßfest, schwingungsresistent
Reichweite

Max: 3 m
(9'10" )

Min: 0,1 m
(0'03" )

Beschreibung

Produktserie
  • CSS-Serie Lichtvorhang


Übersicht
  • Produkttyp: Sicherheitsgerät
  • Erfassungsbereich: 0,1-7 m
  • Erfassungsprinzip: Durchstrahlend
  • Ausgangsart: PNP NO
  • Versorgungsspannung: DC 24 V
  • Schutzart: IP65


Technische Spezifikationen
  • Kabellänge: 0,5 m
  • Besondere Eigenschaft: Sonnenlichtbeständig
  • Synchronisation: RS485-Synchronisation
  • Strahlabstand: 32 mm
  • Anzahl Strahlen: 44
  • Schutzhöhe: 1.400 mm
  • Im Lieferumfang: Handbuch, Prüfbescheinigung, Montagehalterungen, Befestigungsschrauben


Mechanische / elektrische Parameter
  • Ausgangsart: PNP NO
  • Versorgungsspannung: DC 24 V
  • Schutzart: IP65
  • Anschlussart: Relais / Zwischenkreis
  • Signaltyp: Schaltsignal
  • Betriebsarten: Light ON / Dark ON
  • Montage: Seitenmontage
  • Anzeige: Leuchtet beim Rücksetzen, blinkt während des Tests
  • Schutzschaltungen: Ausgangskurzschlussschutz, Ausgangsverpolungsschutz, Versorgungsspannung-Verpolungsschutz
  • Restspannung: Restspannung <2 V (ohne Berücksichtigung von Kabellängenverlängerungen), zulässige kapazitive Last 2,2 μF, Leckstrom <1 mA
  • Laststrom: <300 mA
  • Leistungsaufnahme: Sender <4 W, Empfänger <5 W
  • Isolationswiderstand: >20 MΩ (gemessen mit DC 500 V Megger)
  • Leckstrom: <1 mA
  • Stoßfestigkeit: 100 m/s², 1000 Stöße je Richtung X, Y, Z
  • Spannungsfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen geladenen Teilen und Gehäuse
  • Vibrationsfestigkeit: 10-55 Hz, Amplitude 0,7 mm, 20 Zyklen je Richtung X, Y, Z
  • Externer Eingang: Externer Eingang zum Abschalten der Senderbeleuchtung


Betriebsumgebung
  • Betriebs-/Lagertemperaturfeuchte: 35-95% rF (keine Kondensation)
  • Empfängerbeleuchtungsstärke: <10000 lx


Materialien
  • Gehäuse: Aluminiumlegierung
  • Optischer Filter: PMMA
  • Endkappe: PC
  • Stopfen: SUS304
  • Kabel: PVC


Zubehör
  • Handbuch
  • Prüfbescheinigung
  • Montagehalterungen
  • Befestigungsschrauben


Wesentliche Daten
  • Modell: CSS32-T0744DP1 (CSS-Serie)
  • Erfassungsbereich: 0,1-7 m
  • Strahlabstand: 32 mm, Anzahl Strahlen: 44
  • Schutzhöhe: 1.400 mm
  • Ausgang: PNP NO, Signaltyp: Schaltsignal
  • Versorgung: DC 24 V
  • Schutzart: IP65
  • Synchronisation: RS485
  • Kabellänge: 0,5 m
  • Betriebsfeuchte: 35-95% rF (keine Kondensation)
