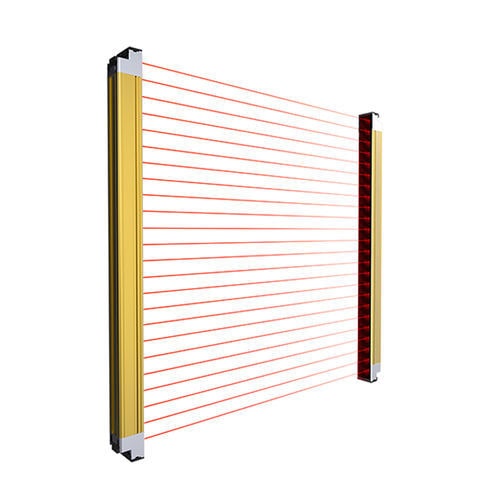

Lichtvorhang / Sicherheit Typ 2 CA10-T0372DN1MehrstrahlEinwegIP65
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Sicherheit Typ 2
- Strahltypen
- Mehrstrahl
- Aufbau
- Einweg
- Schutzniveau
- Standard, IP65
- Weitere Eigenschaften
- Fingerschutz
- Reichweite
Min: 0,1 m
(0'03" )Max: 3 m
(9'10" )
Beschreibung
Produktname
Übersicht
Technische Daten
Mechanische / elektrische Parameter
Umgebungsbedingungen
Unterlagen / Zeichnungen
Zubehör & Materialien
- Modell: CA10-T0372DN1
- Serie: CA-Serie Sicherheits-Lichtvorhänge
Übersicht
- Produkttyp: Standardtyp
- Erfassungsbereich: 0,1–3 m
- Erfassungsprinzip: Gegenstrahl (Sender/Empfänger)
- Ausgang: NPN NO
- Versorgungsspannung: DC 24 V
- Schutzart: IP65
Technische Daten
- Kabellänge: 2 m
- Synchronisation: Leitungssynchronisation
- Strahlabstand: 10 mm
- Anzahl der Strahlen: 72
- Schutzhöhe: 710 mm
- Zubehör: Handbuch, Prüfzeugnis, Montagewinkel, Befestigungsschrauben
- Materialien: Gehäuse - Aluminiumlegierung; Filter - PMMA; Endkappe - PC; Stopfen - SUS304; Kabel - PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO
- Versorgungsspannung: DC 24 V
- Schutzklasse: IP65
- Anschluss: Vorgeformtes Kabel
- Signaltyp: Schaltsignal (diskret)
- Betriebsart: Light ON
- Montage: Oben/unten Montage
- Anzeigen: Sender/Empfänger blinken rot
- Schutzschaltung: Kurzschlussschutz
- Stoßfestigkeit: 30G, X/Y/Z-Richtungen, je 3-mal
- Isolationsfestigkeit: AC 1000 V 50/60 Hz 1 min (zwischen aktiven Teilen und Gehäuse)
- Vibration: 10–55 Hz, 1,5 mm Amplitude, X/Y/Z-Richtungen, je 2 h
Umgebungsbedingungen
- Betriebs-/Lagerfeuchte: 35–85 % RH (ohne Kondensation)
- Beleuchtungsgrenzen für Empfänger: Glühlampe < 3000 lx, Sonnenlicht < 10000 lx, Einfallswinkel < 5°
Unterlagen / Zeichnungen
- 3D-Modell: 3D model.stp
- Handbuch: Produktanleitung (PDF)
Zubehör & Materialien
- Mitgeliefertes Zubehör: Handbuch, Prüfzeugnis, Montagewinkel, Befestigungsschrauben
- Materialangaben: Gehäuse - Aluminiumlegierung; Filter - PMMA; Endkappe - PC; Stopfen - SUS304; Kabel - PVC
Kataloge
Für dieses Produkt ist kein Katalog verfügbar.
Alle Kataloge von CHANKO SENSOR anzeigenWeitere Produkte von CHANKO SENSOR
CA Series
