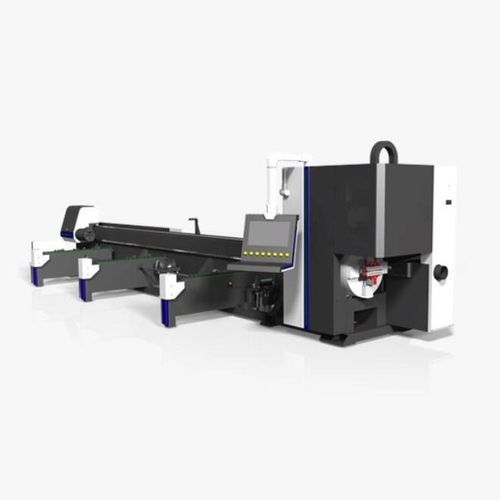

Laser-Schneidemaschine XPH2für MetallProfilRohr
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- Rohr, Profil
- Aufladen des Werkstücks
- mit automatischer Beladung
- Weitere Eigenschaften
- automatisch, halbautomatisch, Präzision, modular, mit automatischer Zuführung
- Schnittgeschwindigkeit
Max: 1,5 m/s
(4,921 ft/s)Min: 0 m/s
(0 ft/s)- Laserleistung
Max: 12.000 W
Min: 1.500 W
- Wiederholbarkeit
0,05 mm
(0,002 in)- -Not Tr-
Max: 550 mm
(22 in)Min: 10 mm
(0 in)- Belastbarkeit
Max: 1.500 kg
(3.306,9 lb)Min: 300 kg
(661,4 lb)
Beschreibung
Produktübersicht
Präzisions-Pneumatik-Spannfutter
Präzisions-Pneumatikspannfutter mit vier Backen und automatischer Zentrierung, sorgt für eine stabile Spannkraft ohne Beschädigung des Werkstücks.
Modulares Design
Kann frei mit vollautomatischen oder halbautomatischen Beladesystemen, Schrägschnittköpfen und weiteren optionalen Modulen kombiniert werden, um unterschiedliche Einsatzszenarien abzudecken.
Universell für verschiedene Rohre
Zum Schneiden von Rundrohren, Quadratrohren, Flachrohren, elliptischen Rohren, U-Rohren sowie Profilen wie U-Profilen, Winkeleisen und I-Trägern geeignet.
Schnittproben
Musterbilder zeigen die Schneidergebnisse an verschiedenen Profilen und Rohrtypen.
Technische Parameter
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
Eigenschaften / Technische Spezifikationen
- Vollautomatische Rohr-Laserschneidemaschine, ausgelegt für hohe Schneidgeschwindigkeiten, stabile Leistung und präzise Bearbeitung. Unterstützt vollautomatische Beladesysteme.
Präzisions-Pneumatik-Spannfutter
Präzisions-Pneumatikspannfutter mit vier Backen und automatischer Zentrierung, sorgt für eine stabile Spannkraft ohne Beschädigung des Werkstücks.
Modulares Design
Kann frei mit vollautomatischen oder halbautomatischen Beladesystemen, Schrägschnittköpfen und weiteren optionalen Modulen kombiniert werden, um unterschiedliche Einsatzszenarien abzudecken.
Universell für verschiedene Rohre
Zum Schneiden von Rundrohren, Quadratrohren, Flachrohren, elliptischen Rohren, U-Rohren sowie Profilen wie U-Profilen, Winkeleisen und I-Trägern geeignet.
Schnittproben
Musterbilder zeigen die Schneidergebnisse an verschiedenen Profilen und Rohrtypen.
Technische Parameter
Product Model | LY0160T | LY0260T | LY0390T | LY0490T | LY05120T
Working area | 1.5KW-3KW | 3KW-6KW | 6KW-12KW | 6KW-12KW | 6KW-12KW
Maximum Idling Speed (rotational) | 150r/min | 100r/min | 60r/min | 60r/min | 60r/min
Processing Pipe Type | Round tube, rectangular tube, elliptical tube, U-shaped tube (colspan 5)
Maximum Idling Speed (linear) | 90m/min | 90m/min | 60m/min | 60m/min | 60m/min
Positioning Accuracy | ±0.05mm (applies to all models)
Repeat Positioning Accuracy | ±0.05mm (applies to all models)
Chuck Load Bearing | 300KG | 800KG | 1200KG | 1200KG | 1500KG
Processing Range (square tube) | Square tube 10 - Square tube 120 | Square tube 20 - Square tube 240 | Square tube 20 - Square tube 360 | Square tube 20 - Square tube 460 | Square tube 20 - Square tube 550
Eigenschaften / Technische Spezifikationen
- Serie: XPH2 Series
- Anwendung: Rohr-/Profil-Laserschneiden für runde, quadratische, rechteckige, elliptische und U-förmige Rohre; auch geeignet für Kanal-, Winkel- und I-Profil
- Spannfutter: Präzisions-Pneumatik-4-Backen mit automatischer Zentrierung
- Modularität: Kompatibel mit voll-/halbautomatischen Beladesystemen und Schrägschnittköpfen
- Positioniergenauigkeit: ±0.05mm
- Wiederholgenauigkeit: ±0.05mm
- Max. lineare Geschwindigkeit: bis zu 90 m/min (modellabhängig)
- Max. Drehgeschwindigkeit: bis zu 150 r/min (modellabhängig)
- Spannfutter-Tragfähigkeit: 300–1500 KG je nach Modell
- Bearbeitungsbereich für Quadratrohre: von 10 bis 550 (modellabhängig)
