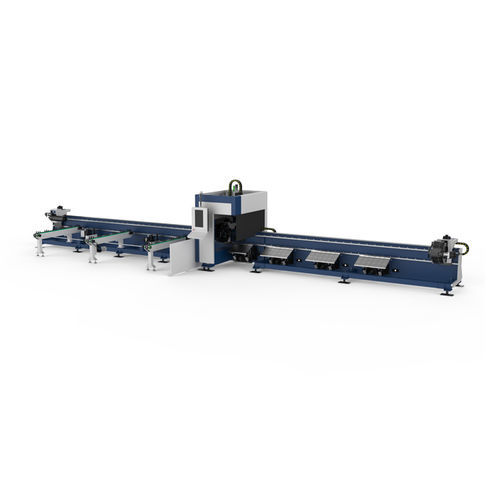

Laser-Schneidemaschine LY12036Tfür MetallProfilRohr
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- Laser
- Bearbeitetes Material
- für Metall
- Bearbeitetes Produkt
- Rohr, Profil
- Steuerung
- CNC
- Aufladen des Werkstücks
- mit automatischem Be- und Entladen
- Aufbau
- Großformat
- Weitere Eigenschaften
- automatisch, für Schwerlast, mit automatischer Zuführung, drehbar
- X-Hub
3.030 mm
(119,29 in)- Y-Hub
1.530 mm
(60,24 in)- Rohrdurchmesser
Min: 20 mm
(1 in)Max: 350 mm
(14 in)- Laserleistung
Min: 6.000 W
Max: 12.000 W
- Wiederholbarkeit
0,05 mm
(0,002 in)- Gesamtlänge
12.000 mm
(472 in)- Belastbarkeit
1.200 kg
(2.645,5 lb)
Beschreibung
Übersicht
Ganzes Rohr schneiden, Abfallarmes Verfahren
Großer Spann- und Schneidbereich
Nachführstützsystem
Automatisches Be- und Entladesystem
Technische Daten
- Die seitlich hängende 3-Backen-Konstruktion ermöglicht schnelleres und bequemeres Be- und Entladen; die Backen bewegen sich seitlich, um lange Rohre zu handhaben.
- Entwickelt für den intensiven Rohrbetrieb, mit drittem Backen zum Spannen und Ziehen des Rohrs für durchgehendes Schneiden.
Ganzes Rohr schneiden, Abfallarmes Verfahren
- Der dritte Backen spannt und zieht das Rohr, um das Schneiden großer Längen zu ermöglichen.
- Das integrierte Drehsystem unterstützt kontinuierliches Schneiden zur Minimierung von Verschnitt und Abfall.
Großer Spann- und Schneidbereich
- Unterstützt Rohre bis zu 12 m Länge und Durchmesser von 20 bis 350 mm.
- Kompatibel mit runden, quadratischen/rechteckigen und U-förmigen Profilen.
Nachführstützsystem
- Automatische Materialstützen mit Echtzeit-Höhenverstellung.
- Reduziert Rohrdurchbiegung und Vibrationen während des Schneidens zur Wahrung der Genauigkeit.
Automatisches Be- und Entladesystem
- Optionales automatisches Be- und Entladen zur Erhöhung des Durchsatzes und zur Reduzierung des Arbeitsaufwands.
- Integrierte Steuerungen für synchronisierte Handhabungs- und Schneidvorgänge.
Technische Daten
- Produktmodell: LY12036T
- Maximale Bearbeitungslänge: bis zu 12.000 mm
- Arbeitsbereich / Tisch: 3030 × 1530 mm
- Laserleistung: 6–12 kW
- Unterstützte Rohrtypen: Rundrohr; Rechteckrohr; U-förmiges Rohr
- Rohrdurchmesserbereich: Ø20–Ø350 mm
- Maximale Drehzahl: 60 U/min
- Maximale Vorschubgeschwindigkeit (Leerlauf): 60 mm/min
- Positioniergenauigkeit: ±0,05 mm
- Wiederholgenauigkeit Positionierung: ±0,05 mm
- Backentragfähigkeit: 1200 kg
