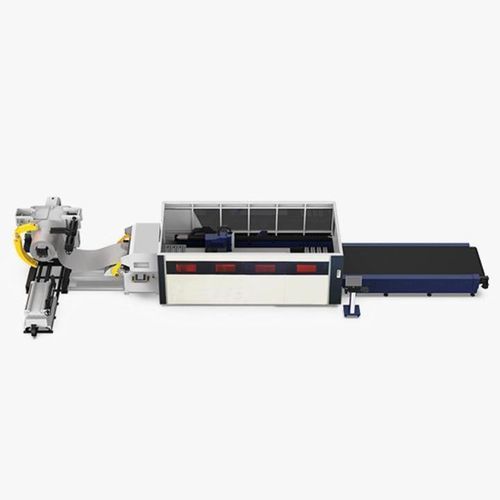

Laserschneidanlage CHPS

für Metallfür Spulenzum Abrollen

Übersicht

• Laserschneidproduktionslinie für Coil‑Material ausgelegt auf hohe Geschwindigkeit und Präzision.
• Integriert Abwicklung/Rollen, Nivellierung und Laserzuschnitt in einer durchgehenden Linie.
• Ermöglicht saubere Schnittkanten, einfache Bedienung und geringeren Energieverbrauch.
• Konzipiert für kontinuierliche Großserienbearbeitung mit optimierter Schneidleistung und Durchsatz.

Produktbeschreibung und Details
Laserschneidproduktionslinie für Coil‑Material, die Abwickeln, Nivellieren und Schneiden kombiniert, um eine unterbrechungsfreie Verarbeitung von Coil‑Beständen zu ermöglichen. Geeignet für kontinuierliche Hochvolumenproduktion, bei der Genauigkeit, Wiederholgenauigkeit und Betriebseffizienz erforderlich sind. Konfigurationen unterstützen hohe Achsdynamik und anpassbare Laserleistung für verschiedene Materialien und Dicken.

Technische Parameter
Produktmodell: LY4020D | LY6025D
Arbeitsbereich: 4030×2030 mm | 6030×2530 mm
Y‑Achs‑Hub: 4030 mm | 6030 mm
X‑Achs‑Hub: 2030 mm | 2530 mm
Z‑Hub: 300 mm | 350 mm
X/Y‑Achsen Verfahrgeschwindigkeit (Koppelbetrieb): 120 m/min (beide Modelle)
X/Y‑Achsen Beschleunigung: 1,5 G (beide Modelle)
X/Y‑Achsen Positioniergenauigkeit: ±0,03 mm (beide Modelle)
X/Y‑Achsen Wiederholgenauigkeit: ±0,03 mm (beide Modelle)
Laserleistung: 3 kW–6 kW | 3 kW–20 kW

Merkmale / Technische Spezifikationen

• Serie / Modellnamen: LY4020D; LY6025D.
• Arbeitsbereich: LY4020D: 4030 × 2030 mm; LY6025D: 6030 × 2530 mm.
• Y‑Achs‑Hub: LY4020D: 4030 mm; LY6025D: 6030 mm.
• X‑Achs‑Hub: LY4020D: 2030 mm; LY6025D: 2530 mm.
• Z‑Hub: LY4020D: 300 mm; LY6025D: 350 mm.
• Maximale Koppelgeschwindigkeit X/Y: 120 m/min.
• Beschleunigung X/Y: 1,5 G.
• Positioniergenauigkeit X/Y: ±0,03 mm.
• Wiederholgenauigkeit X/Y: ±0,03 mm.
• Laserleistungsoptionen: LY4020D: 3 kW–6 kW; LY6025D: 3 kW–20 kW.
• Hauptanwendung: kontinuierliche großflächige Bearbeitung von Coil‑Material mit integrierten Abwickel‑ und Nivellierfunktionen.
