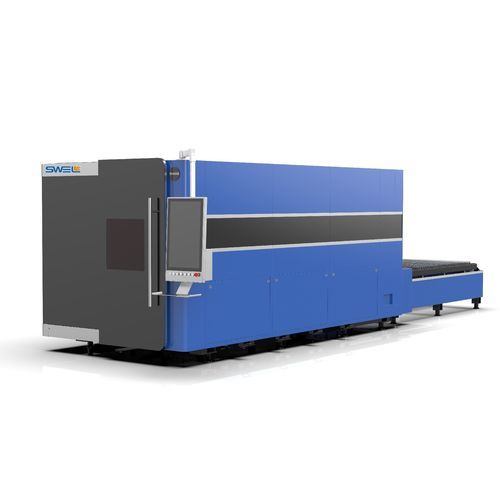

Faserlaser-Schneidemaschine CHPS series

für Aluminiumfür Stahlfür Edelstahl

Übersicht

• Geschlossene Bauweise mit schnell wechselbaren Doppel-Arbeitstischen, die gleichzeitiges Bearbeiten und Entladen ermöglichen, um Durchsatz zu maximieren und enge Schnittspalten zu erhalten.

Hauptmerkmale

• Vollständig geschlossene Faserlaserschneidanlage: abgedichtete Struktur zum Blockieren von Laserstrahlung, Funken und Staub zur Verbesserung der Arbeitssicherheit und Sauberkeit der Fertigungsumgebung.
• Hochleistungs-2D-Laserschneiden: unterstützt Laserleistungen von 3 bis 30 kW zur Erweiterung der Schneidstärke und Geschwindigkeit für Schwerindustrie-Anwendungen wie Baumaschinen und Stahlkonstruktionen.
• Bewegungsleistung: maximale Verbindungsbeschleunigung 1,0G und maximale Verbindungs­geschwindigkeit 100 m/min für Hochgeschwindigkeitsbearbeitung.
• Fly Cut-Modus: kontinuierliche, unterbrechungsfreie Kopfbewegung mit Echtzeit-Bahnkorrektur zur Reduzierung von Leerlaufzeiten und Minimierung inertialer Fehler bei häufigem Start/Stopp.
• Mehrzonen-Rauchabsaugung: 8–14 Zonen automatische Klappensteuerung an der Tischebene zur Optimierung der Absaugung von Rauch und Partikeln.
• Stabile Struktur: monolithisch geschweißtes Bett für hohe Steifigkeit und minimale Verformung bei hohen thermischen Belastungen.
• Wartungs- und aufrüstungsfreundliches Design: Trennung von Trägheits- und Wärmebelastungen, Präzisionsverbindungen für Montagegenauigkeit zur Vereinfachung von Wartung und Upgrades.

Technische Parameter
Modell: CHPS3015 | CHPS4020 | CHPS6020 | CHPS6025 | CHPS8025
Laserleistung: 3–30 kW
Schnittbereich (L×B): CHPS3015: 3050×1510 mm; CHPS4020: 4100×2050 mm; CHPS6020: 6100×2050 mm; CHPS6025: 6100×2550 mm; CHPS8025: 8100×2550 mm
Max. Beschleunigung: 1,0G
Max. Verbindungs­geschwindigkeit: 100 m/min


Zusätzliche Informationen

• Ausgelegt für Schneidaufgaben mit hoher Leistung und hoher Stabilität; geeignet für Anwendungen mit großem Schneidbereich und dickeren Materialen.
• Der Doppel-Wechseltisch steigert den Materialdurchsatz und erhöht gleichzeitig Arbeitssicherheit und Sauberkeit der Umgebung.

Technische Spezifikationen

• Serie: CHPS
• Laserleistungsbereich: 3–30 kW
• Verfügbare Modelle: CHPS3015, CHPS4020, CHPS6020, CHPS6025, CHPS8025
• Schnittzonen (L×B): CHPS3015 = 3050×1510 mm; CHPS4020 = 4100×2050 mm; CHPS6020 = 6100×2050 mm; CHPS6025 = 6100×2550 mm; CHPS8025 = 8100×2550 mm
• Max. Beschleunigung: 1,0G
• Max. Verbindungs­geschwindigkeit: 100 m/min
• Rauchabsaugsystem: 8–14 Zonen mit automatischen Klappen
• Struktur: monolithisch geschweißtes Bett für Steifigkeit und Stabilität
• Schneidmodus: Fly Cut (kontinuierliche Kopfbewegung mit Echtzeit-Bahnkorrektur)
