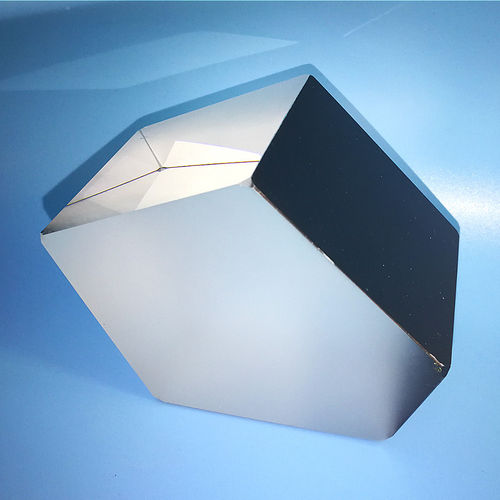

Glas-Pentaprisma

Quarzglasfür Laser

Penta-Prisma ​Das Penta-Prisma ist ein fünfseitiges Prisma, das zur Ablenkung des Eingangsstrahls um 90° verwendet wird und das Bild weder invertiert noch umkehrt. Die beiden reflektierenden Oberflächen sind mit Antireflexmaterial beschichtet, um den Lichtverlust (durch Transmission) zu verringern, da der Einfallswinkel kleiner als der kritische Winkel ist. Diese Prismen lenken einen Strahl unabhängig von seiner Ausrichtung zum Strahl um den gleichen Winkel ab. Dies macht Penta-Prismen wertvoll für Anwendungen, die eine exakte 90°-Abweichung erfordern, ohne dass das Prisma präzise ausgerichtet werden muss. Der monolithische Aufbau eines Pentaprismas macht es auch inhärent stabiler als ein System, das aus zwei Spiegeln besteht. Produktbeschreibung Spezifikationen: Werkstoffe:H-K9L(Optisches Glas,UVFS) Abmessung Tolerance：±0,1mm Winkel Tolerance：90% Abschrägung: < 0,2mm×45° Beschichtung : Kundenspezifisches Design Sehr empfehlenswerte Penta-Prisma von Yutai Optik: H-K9L(BK7) Penta-Prismen, UV-geschmolzenes Siliciumdioxid Penta Prisms, Penta-Prismen mit AR- und HR/Metallic-Beschichtung, Geschütztes Aluminium mit schwarz lackierten Taubenprismen. Penta-Strahlteiler (geklebt mit einem rechtwinkligen Prisma und einem Penta-Prisma) Halb-Penta-Prisma
