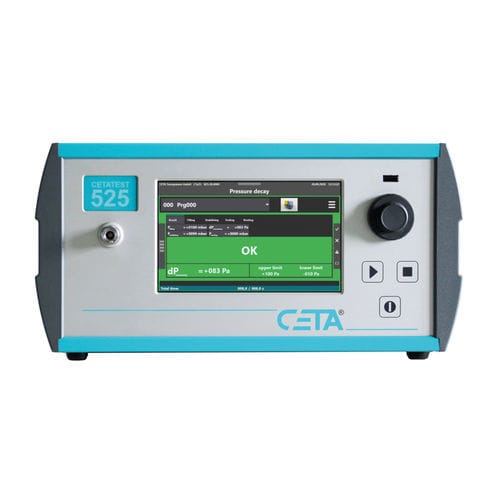

Differenzdruckverlust-Dichtheitsprüfgerät CETATEST 525

für leere Behälterfür Pipettenfür Sensor

Das Industrie-PC gesteuerte CETATEST 525 mit 7 Farb-Touch-Screen und Dual-Jog-Dial ist ein vollautomatisches Dichtheitsprüfgerät für die Detektion von undichten Teilen innerhalb der Taktzeit des Produktionsprozesses. Hierbei wird das Differenzdruckverfahren eingesetzt. Dieses basiert auf dem Vergleich der Drücke im Prüfteilvolumen und in einem leckdichten Referenzvolumen.

Durch den Einsatz schnellschaltender Elektromagnetventile in Verbindung mit einem sehr geringen internen Messkreisvolumen eignet sich das CETATEST 525 besonders für sehr kurze Prüfprozesse.

Das CETATEST 525 ist in zwei Varianten erhältlich:
Die Gerätevariante „Druckverlustprüfung DV“ eignet sich für die Dichtheitsprüfung von kleinsten Prüfteilen mit hoher Taktrate.
Die Ausführung „Verschlossenes Prüfteil – hochauflösend VP HA“ ermöglicht die Prüfung von innen nicht befüllbaren (verschlossenen) Prüfteilen und die Erkennung kleinster Prüfvolumenverhältnisse (0,03 ml < ΔV < 1,0 ml).
Mehr als eine Million Messergebnisse lassen sich im Prüfgerät speichern, und über 256 individuell parametrierbare Prüfprogramme mit alphanumerischer Bezeichnung sind verfügbar.


Drucksensoren
Differenzdrucksensor, Überdrucksensor


Druckbereiche
-1 bar, 200 mbar, 1 bar, 6 bar, negative und positive Überdruckbereiche kombinierbar (z. B. -1 bar / 1 bar)


Messbereiche
± 500,0 Pa / ± 5.000 Pa (interne Auflösung: effektiv 0,01 Pa)


Ergebniseinheiten
Pa, hPa, PSI, Pa/s, hPa/s, PSl/s, mbar*l/s, ml/min, ml/h, l/min, l/h, mmHg, Torr, mmWs


Varianten
Druckverlustprüfung DV
Verschlossenes Prüfteil – hochauflösend VP HA
