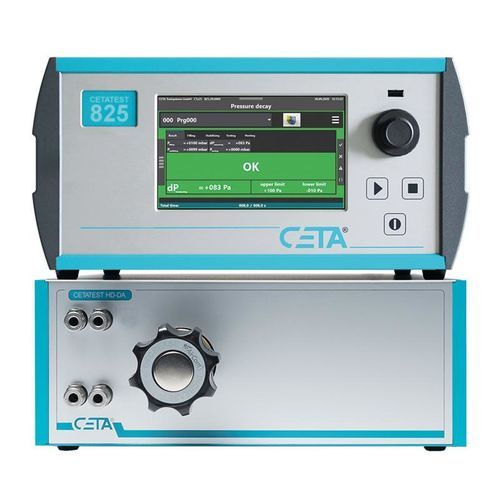

Differenzdruckverlust-Dichtheitsprüfgerät CETATEST 825 HP-PR

Hochdruckfür Ventilfür Einspritzventilen

Mit dem CETATEST 825 HD-DA in der Variante Hochdruck lassen sich Dichtheitsprüfungen (beispielsweise des Gehäuses und des Sitzes von Einspritzventilen) bis zu einem Prüfdruck von 400 bar nach dem Druckanstiegsverfahren durchführen. Hierbei wird das Druckanstiegsverfahren eingesetzt. Dabei wird der Bereich, in dem die Leckage gemessen werden soll, von einer Messkammer (Sekundärkreis) umschlossen. Der Primärkreis wird mit dem Prüfdruck (bis 400 bar) beaufschlagt. Der leckagebedingte Druckanstieg von der Hochdruckseite (Primarkreis) in den Sekundarkreis wird nach der Differenzdruckmethode gemessen. Das CETATEST 825 HD-DA ist sowohl als Einkanal- als auch als Zweikanalgerät verfügbar.


Drucksensoren
Piezoresistive Differenzdruckmesszelle (im Sekundärkreis), Piezoresistive Überdruckmesszellen (im Primär- und Sekundärkreis)


Druckbereiche
Primärdruck: 100 bar (MDR), 400 bar (MDR) Druckregelbereich ab 30 bar
Sekundärdruck: 150 mbar (EDR)
EDR Elektronischer Druckregler MDR Mechanischer Druckregler


Messbereiche
± 500 Pa, ± 5,000 Pa in 1 Pa-Schritten


Ergebniseinheiten
Pa, hPa, PSI, Pa/s, hPa/s, PSI/s, mbar*l/s, ml/min, ml/h, l/min, l/h, mmHg, Torr, mmWs
