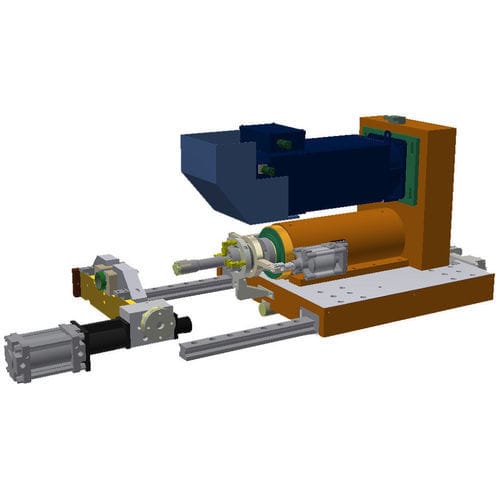

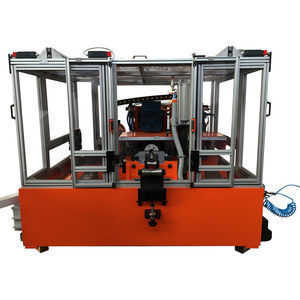

CNC-Gewindeschneidmaschine RB EVOL

bürstenlosMotorSchrauben

Haupteigenschaften

• Basisgewicht: 3400 kg
• Maximal installierte Leistung: 25 kW
• Spannung: 400 V, 50 Hz
• Druckluft: 8 bar
• Gewindelänge: 0–400 mm
• CNC mit 4 Achsen und numerischer Mutterspindel
• Bürstenloser Vektor-Motor
• Linearschienen mit Wälzlagern auf großflächigen Schienen
• Abnehmbare, nachschärfbare Werkzeuge aus Schnellarbeitsstahl (HSS)
• Bedienoberfläche ohne Programmierkenntnisse erforderlich

Beschreibung
Spezialisierte CNC-Fertigungsmaschine zur Herstellung von Innengewinden ohne Drehung des Werkstücks. Das System kann Gewinde in Rohren und Hülsen erzeugen, wie sie z. B. bei Baustützen verwendet werden.

Ein spezieller Gewindeschneidkopf mit einziehbarer Verzahnung ermöglicht das schnelle Zurückziehen des Werkzeugs am Ende des Gewindezyklus, ohne die Spindelrichtung umkehren zu müssen. Das reduziert die Zykluszeit und die mechanische Belastung des Werkstücks.

Die Werkzeuge aus Schnellarbeitsstahl (HSS) sind abnehmbar und nachschärfbar, um die Werkzeuglebensdauer zu verlängern. Die Steueroberfläche ist benutzerfreundlich und erfordert keine umfangreichen Programmierkenntnisse, was die Schulung der Bediener und die Integration in Produktionslinien vereinfacht.

Der RB EVOL ist in mehreren Konfigurationen erhältlich und kann mit Optionen an spezielle Produktionsanforderungen angepasst werden.

Stärken

• Spezifische Maschine zum Gewindeschneiden mit Werkzeug und einziehbarer Verzahnung
• Gewindelänge einstellbar von 0 bis 400 mm
• CNC 4 Achsen mit numerischer Mutterspindel und bürstenlosem Vektor-Motor für hohe Präzision
• Linearschienen mit Wälzlagern auf großflächigen Schienen für stabile, präzise Bewegungen
• Verwaltung von Produktionsprogrammen für wiederholbare Zyklen
• Werkzeugverschleiß-Management für geplante Wartung

Dokumentation und Multimedia
Technisches Datenblatt als PDF verfügbar.
Demonstrationsvideo verfügbar (YouTube).

Technische Daten

• Modell: RB EVOL (für Innengewinde)
• Basisgewicht: 3400 kg
• Maximal installierte Leistung: 25 kW
• Spannung: 400 V, 50 Hz
• Druckluft: 8 bar
• Gewindelänge: 0–400 mm
• Achsen: CNC 4 Achsen
• Antrieb/Rückmeldung: numerische Mutterspindel; bürstenloser Vektor-Motor
• Führungen: Linearlagerführungen auf großflächigen Schienen
• Gewindeschneidkopf: einziehbare Verzahnung, ermöglicht schnelles Zurückführen des Werkzeugs ohne Richtungsumkehr
• Werkzeuge: abnehmbare Werkzeuge aus Schnellarbeitsstahl (HSS), nachschärfbar
• Steuerung: Bedienoberfläche, die keine Programmierkenntnisse erfordert
• Konfiguration: mehrere Konfigurationen verfügbar; Maschine an Produktionsanforderungen anpassbar
