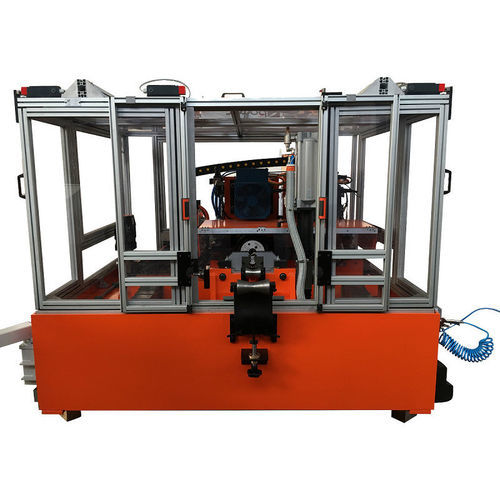

Automatische Rohrgewindeschneidmaschine RB EVOL

Übersicht
CNC-Produktionsmaschine zur Herstellung von Außengewinden durch Zerspanung (peeling) oder Umformung (Walzen) ohne Drehung des Werkstücks.
Die Stange wird fixiert, sodass ihre Länge kein begrenzender Faktor ist. Zwei Arbeitsspindeln auf einer Kreuztisch-Anordnung übertragen verschiedene Werkzeuge zur Achse einer oder mehrerer selbstzentrierender Spannbacken. Das Werkstück wird automatisch zwischen Zapfen gestoppt und seine Position entsprechend der Gewindelänge eingestellt. Die Bedienoberfläche ist einfach und erfordert keine Programmierkenntnisse. Verschiedene Konfigurationen für Peeling und Walzen sind möglich.

Anpassung
Die Maschine ist konfigurierbar und kann an Produktionsanforderungen angepasst oder weiterentwickelt werden.

Hauptmerkmale

• Basisgewicht: 4500 kg
• Maximal installierte Leistung: 55 kW
• Spannung: 400 V 50 Hz
• Luftversorgung: 8 bar

Beschreibung
Die RB EVOL ist für die Herstellung von Außengewinden an fixierten Stangen durch Zerspanung (peeling) oder Umformung (Walzen) konzipiert. Zwei Spindeln auf einem Kreuztisch ermöglichen den Werkzeugwechsel zu einer oder mehreren selbstzentrierenden Spannvorrichtungen. Automatisches Stoppen und Positionieren werden entsprechend der gewünschten Gewindelänge gesteuert. Die Steueroberfläche ist bedienerfreundlich und für Anwender ohne Programmierkenntnisse geeignet. Mehrere Konfigurationen für Peeling und Walzen sind verfügbar; die Maschine lässt sich für spezifische Produktionszyklen anpassen.

Stärken

• Peeling- und Walzmaschine für lange Stangen
• Gewindelänge von 0 bis 400 mm
• Keine Begrenzung der Stangenlänge
• 4-Achsen-CNC, numerische Mutterspindel, bürstenlose Vektor-Motoren
• Lineargleitführungen auf großen Schienen
• Verwaltung von Produktionsprogrammen
• Verwaltung von Gewindestarts

Technische Daten / Spezifikationen

• Modell: RB EVOL
• Basisgewicht: 4500 kg
• Maximal installierte Leistung: 55 kW
• Spannung: 400 V, 50 Hz
• Luftversorgung: 8 bar
• Gewindelängenbereich: 0 bis 400 mm
• Betriebsarten: Peeling (Zerspanung) und Walzen (Umformung)
• Werkstückhandhabung: fixierte Stange mit selbstzentrierenden Spannvorrichtungen; zwei Arbeitsspindeln auf Kreuztisch
• Steuerung: 4-Achsen-CNC mit numerischer Mutterspindel; bürstenlose Vektor-Motoren
• Führungen: Lineargleitführungen auf großen Schienen
• Produktionsverwaltung: Programme und Verwaltung der Gewindestarts
• Anpassung: konfigurierbar und erweiterbar nach Produktionsanforderungen
