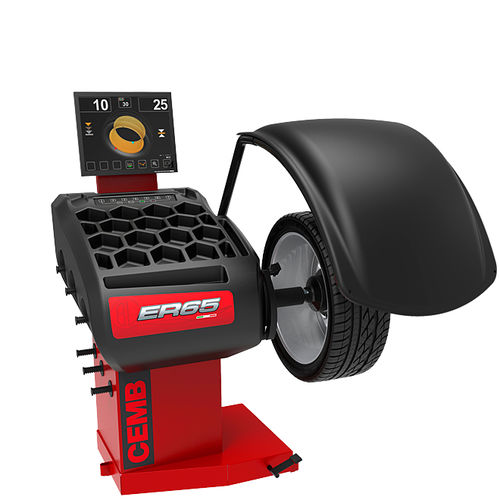

Reifenwuchtmaschine für PKW ER65

automatischmit Touchscreencomputergestützt

Produktübersicht
Der ER65 ist eine Radauswuchtmaschine, die Präzision, ergonomische Bedienung und Automatisierung vereint, um die täglichen Abläufe in stark genutzten Werkstätten zu vereinfachen. Er verfügt über ein 17" Touchscreen, lasergeführte Positionierung und adaptive Toleranzberechnung zur effizienten Auswuchtung.

Hauptmerkmale

• 17" Touchscreen für schnelle, benutzerfreundliche Bedienung
• Automatischer Messarm zur Messung von Abstand und Durchmesser (bis 28")
• LA-Sonar für schnelle, automatische Breitenmessung
• Elektromagnetische Bremse zum präzisen Verriegeln des Rades in der Korrekturposition
• Automatic Approach zur Positionierung des Rades innerhalb von 15° des Gewichtsanbringungspunkts
• LED-Beleuchtung zur Verbesserung der Sicht im Felgeninneren
• AutoAdaptive-Modus zur Echtzeitberechnung der Toleranz basierend auf den Radeigenschaften

Verfügbare Versionen

• EVO-Version – mit Laserlinie für einfache und präzise Anbringung von Klebegewichten
• SPOTTER-Version – mit Laser Spotter für punktgenaue Korrekturen und inkl. OPB (One Plane Balancing)

Verriegelungsoptionen
Sowohl ER65 EVO als auch ER65 SPOTTER sind mit manueller oder pneumatischer Radverriegelung (‑SE Version) erhältlich.

Funktionsdetails
Automatic Approach — Funktionsweise
Nach Abschluss des Messlaufs stoppt das Rad automatisch etwa 15° vor dem Korrekturpunkt, sodass der Bediener das Gewicht mit minimalem Aufwand genau anbringen kann. Nach der Korrektur der ersten Ebene bringt die Taste zum Repositionieren das Rad in die Nähe des zweiten Korrekturpunktes.
Vorteile:

• Verringert die Distanz zwischen Haltepunkt und Gewichtsanbringungspunkt
• Minimiert die für manuelle Positionierung benötigte Zeit
• Erhöht die Gesamtdurchsatzgeschwindigkeit des Auswuchtvorgangs
• Verbessert die Betriebseffizienz, insbesondere bei Mittel- und Einsteigergeräten

AutoAdaptive Mode — Funktionsweise
Der AutoAdaptive-Modus erfasst das Gewicht und die Abmessungen jedes Rades und berechnet den Toleranzwert neu, um Vibrationen am Lenkrad zu eliminieren. Im Gegensatz zu festen Restunwuchtgrenzwerten passt er die Toleranz an Gewicht und Geometrie des Rades an, um Fahrkomfort zu gewährleisten und Auswuchtzeiten zu optimieren.
Vorteile:

• Eliminiert Vibrationen am Lenkrad
• Sichert maximalen Fahrkomfort
• Optimiert Auswuchtzeiten
• Arbeitet synergistisch mit dem OPB-Programm

Laser Spotter — Funktionsweise
Der Laser Spotter zeigt den Bereich der Felge an, in dem die Unwucht korrigiert wird, und weist präzise auf den Punkt hin, an dem Klebegewichte innen in der Felge anzubringen sind. In Kombination mit der elektromagnetischen Bremse werden Winkelpositionierungsfehler eliminiert, wodurch das Auswuchten schneller und genauer wird.
Vorteile:

• Zeigt den Punkt der Gewichtsanbringung genau an
• Minimiert Positionierungsfehler
• Beschleunigt den Auswuchtvorgang
• Entlastet den Bediener

OPB — One Plane Balancing
OPB korrigiert statische Unwuchten mit einem einzigen Gegengewicht, während die dynamische Unwucht innerhalb der Toleranz bleibt. Es reduziert Vibrationen, Auswuchtzeit und Gewichtsverbrauch.
Vorteile:

• Bis zu 40% kürzere Auswuchtzeit pro Rad
• Etwa 70% der Räder können mit einem einzigen Gegengewicht ausgewuchtet werden
• Reduziert die Arbeitsbelastung des Bedieners und spart jährlich Arbeitsstunden

Technische Daten
Netzanschluss einphasig: 230V/1ph/50 Hz; 115V/1ph/60 Hz
Max. aufgenommene Leistung: 0,65 kW
Auswuchtgeschwindigkeit: 100 rpm
Messzyklus für 15 kg (33 lb) Rad: 4,7 s
Messunsicherheit: 0,5 g
Mittlere Geräuschentwicklung: < 70 dB (A)
Felgenbreiten-Bereich: 1.5" ÷ 20" / 40 ÷ 510 mm
Felgendurchmesser-Bereich: 10" ÷ 30" / 265 ÷ 765 mm
Min./Max. Druck Druckluft: 7 ÷ 10 kg/cm2 ~ 0,7 ÷ 1 MPa ~ 7 ÷ 10 bar ~ 105 ÷ 145 psi
Max. Radgewicht: < 75 kg
Maschinengewicht: 120 kg

Standardzubehör

• 41FF83146 – Schnellspannmutter GL40 (Schnellspannmutter mit Hülse und Gummischutzring)
• 41FF034417 – Schnellspannhülse SE2 (Set bestehend aus Ring, Schnellspannhülse SE2, SE Distanzstück)
• 41FF034416 – Satz mit 3 Konen, Zange und Gewicht (Konen Ø 45÷110 mm, Zange-Hammer und 60 g Gegengewicht)
• 46FC77653 – Messschieber (manueller Messschieber zur Breitenmessung)

Optionale Ausrüstung (Beispiele)

• 900ZERSAD – ZEROWEIGHT STAND ALONE (automatischer Radheber, max. Kapazität 80 kg)
• 900EASYWB – EASYWEIGHT (professioneller mechanischer Radheber, ZERO Gewichtseffekt)
• 41FFA6478 – SRU 345 (Adapter, stufenlos einstellbarer Lochkreis 75 bis 210 mm)
• 41FFA5298 – SRU 345/SE (Adapter für pneumatisch verriegelte Auswuchtmaschinen)
• 41FF42048 – UH20/2 (Universaladapter für Räder mit 3–6 Löchern, 95–210 mm)
