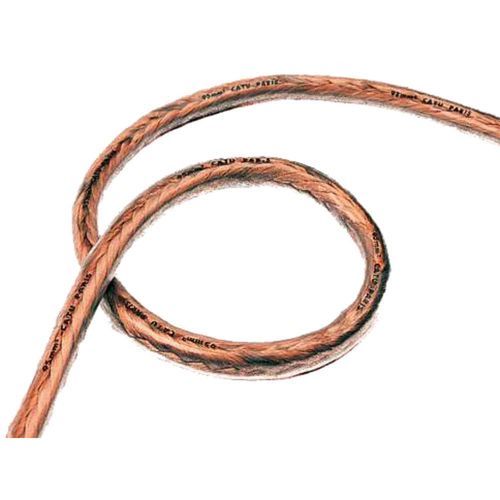

Isolierter Erdungsdraht M-24 series

Übersicht
Kupferleiter mit PVC-Vinylmantel für Erdungs- und Kurzschlussanwendungen (PAT/CC).

Anwendung

• Kabel für Erdung und Kurzschluss.

Normen
IEC 61230

Eigenschaften

• Leiter: Kupfer mit extra flexiblem PVC-Isolationsmantel (ST11).
• Transparenter Isolationsmantel.
• Mindestbiegeradius: 4 × Kabeldurchmesser.
• Betriebstemperaturbereich: -40°C bis +60°C.
• Normative Kennzeichnung alle 500 mm.
• Lieferung in Mindestlängen von 5 m.

Verfügbare Referenzen
Referenz | Aufbau | Masse (kg) | Enedis-Code
M-24-16 | Kupferkabel 16 mm², PVC-Mantel, Icc 4,5 kA/1 s | 0,18 /m | 3715104
M-24-25 | Kupferkabel 25 mm², PVC-Mantel, Icc 7 kA/1 s | 0,28 /m | 3715105
M-24-35 | Kupferkabel 35 mm², PVC-Mantel, Icc 10 kA/1 s | 0,38 /m | 3715106
M-24-50 | Kupferkabel 50 mm², PVC-Mantel, Icc 14 kA/1 s | 0,53 /m | 3715104
M-24-70 | Kupferkabel 70 mm², PVC-Mantel, Icc 20 kA/1 s | 0,78 /m | 3715107
M-24-95 | Kupferkabel 95 mm², PVC-Mantel, Icc 27 kA/1 s | 1,00 /m | 3715102
M-24-120 | Kupferkabel 120 mm², PVC-Mantel, Icc 34 kA/1 s | 1,30 /m | 3715104
M-24-150 | Kupferkabel 150 mm², PVC-Mantel, Icc 42,5 kA/1 s | 1,54 /m | 3715104

Technische Daten / Spezifikationen

• Leiter: Kupfer.
• Mantel: PVC Klasse ST11, extra flexibel, transparent.
• Betriebstemperatur: -40°C bis +60°C.
• Mindestbiegeradius: 4 × Kabeldurchmesser.
• Kennzeichnung: normatives Intervall alle 500 mm.
• Lieferlänge: Lieferung ab 5 m Mindestlänge.
• Anwendbare Norm: IEC 61230.
