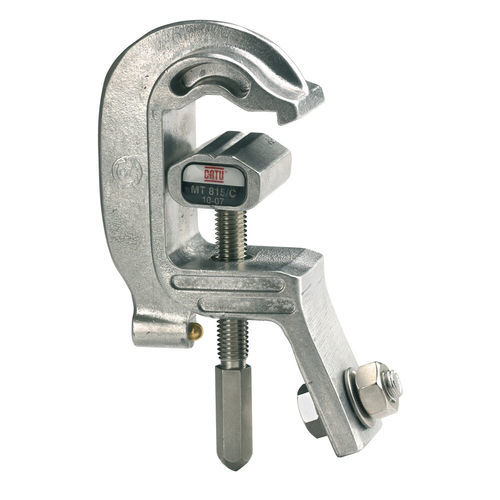

Erdungsklemme MT-815 series

Übersicht
Erdungs- und Kurzschlussklemme zur Montage auf Rund- und Flachleitern. Referenz MT-815-. Kurzschlussstrom Icc 30 kA für 1 s.

Normen
IEC 61230

Anwendungen

• Klemme für Erdung und Kurzschluss (MALT/CC) an Rund- und Flachleitern.
• Geeignet für Hochspannungsarbeiten und Wartungseinsätze mit temporärer Erdung/Kurzschluss.

Eigenschaften

• Klemmbereich: Rundmaterial Ø 5–35 mm.
• Flachmaterial: Stärke 5–16 mm, Breite bis 40 mm.
• Anschlussbereich vorgesehen für Aderendhülse (cosse).
• Werkstoff: Leichtmetalllegierung.
• Kurzschlussbewertung: Icc 30 kA für 1 s.

Varianten / Tabelle
Referenz | Abmessungen (mm) | Masse (kg) | Codet Enedis
MT-815-S | - | - | -
MT-815-S1 | - | - | -
MT-815-C | 180 x 120 x 45 | 0,6 | 3715042
MT-815-E | 180 x 120 x 45 | 0,6 | -

Technische Daten

• Typ: Klemme für Erdung und Kurzschluss (MALT/CC).
• Kurzschlussstrom (Icc): 30 kA für 1 s.
• Klemmbereich für Rundmaterial: Ø 5–35 mm.
• Klemmbereich für Flachmaterial: Stärke 5–16 mm, Breite bis 40 mm.
• Anschluss: Bereich vorgesehen für Aderendhülse (cosse).
• Material: Leichtmetalllegierung.
• Anwendbare Norm: IEC 61230.
• Abmessungen (MT-815-C / MT-815-E): 180 x 120 x 45 mm.
• Masse (MT-815-C / MT-815-E): 0,6 kg.
