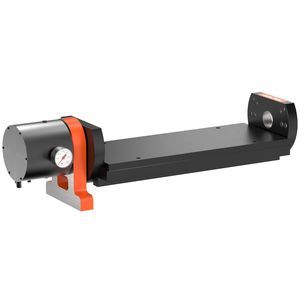

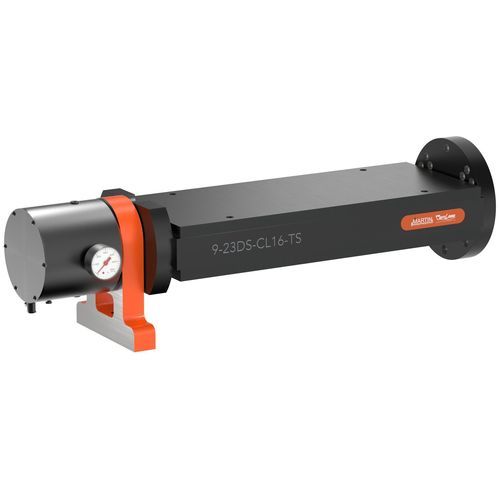

Elektrischer Drehtisch CL-923DS-TRTC

kippbarfür BearbeitungszentrumHochpräzision

Übersicht
Entwickelt in Partnerschaft zwischen Carr Lane Manufacturing und Martin Trunnion Tables, wandelt der Schnellwechsel-Trunnion-Tisch eine Standard-3-Achsen-Vertikalfräsmaschine in ein 3+1- oder 3+2-System für die Mehrseitenbearbeitung prismatischer Teile in einer Aufspannung um. Diese Spannplattform erhöht die Präzision, reduziert die Handhabungszeit und steigert die Spindelauslastung in hochvariablen Produktionsumgebungen.

Beidseitige Konfiguration
Beidseitige Trunnion-Tische verfügen über zwei Spannplatten, die Vorrichtungen auf gegenüberliegenden Flächen für höhere Werkstückdichte oder Rück-zu-Rück-Bearbeitung ermöglichen. Beide Seiten verwenden Headless Carr Lock® Clamps für schnelle Wechsel mit Schraubstöcken oder speziellen Vorrichtungen, wodurch Werkzeugwechsel in unter einer Minute möglich sind und eine Wiederholgenauigkeit von ±0,001 in (±0,025 mm) gehalten wird. Bediener können Teile offline be- und entladen, während die Bearbeitung läuft, um die Spindelverfügbarkeit zu maximieren. In Verbindung mit einer Werkzeugsonde und einem M-Code-Makro kann die Wiederholgenauigkeit auf Mikrometerbereich reduziert werden.

Konstruktion & Genauigkeit
Jeder Tisch wird präzise aus Gusseisen Klasse 35 gefertigt für hervorragende Dämpfung von Vibrationen und thermische Stabilität. Planität und Rechtwinkligkeit der Tischfläche werden innerhalb von 0,001 in (0,025 mm) gehalten. Die Ausrichtung der Außenstütze liegt innerhalb von 0,0002 in (0,005 mm) zur Drehmittelachse, was Steifigkeit bei schweren oder exzentrischen Lasten sicherstellt.

Installation & Nutzung
Geliefert mit definierter Höhe zur 4. Achsen-Mittellinie (typisch 6,000 in). Andere Höhen sind mittels Erhöhungen, Unterlagen oder auf Sonderbestellung erhältlich. Für den Betrieb ist ein kompatibler 4-Achsen-Drehtisch erforderlich.

Anwendungen
Ideal für Luftfahrt, Verteidigung, Medizin und präzisionsindustrielle Anwendungen, bei denen wiederholbare Genauigkeit und Durchsatz entscheidend sind.

Herkunft
Made in USA.

Material / Oberfläche
ITEM / MATERIAL / WÄRMEBEHANDLUNG / OBERFLÄCHE
Tisch / Gusseisen Klasse 35 / - / Schwarze Lackierung
Platte / Aluminium / - / Schwarze Eloxierung

Enthaltene Teile / Typische Modelldaten
ANZAHL / TEIL NR. / MITTELLINIE HÖHE / PLATTENMAß / SPANNPLATTE (ENTHALTEN) / CARR LOCK CLAMPS (ENTHALTEN)
— / CL-923DS-TRTC / 6,000 in / 22,5 x 9,0 x 0,75 in / (2) CL-923-TRTC-FP / (2) CL-16-HCLC-1; (6) CL-16-HCLC-2

Technische Daten

• Funktion: Wandelt 3-Achsen-VMC in 3+1- oder 3+2-Mehrseitenbearbeitung um
• Wiederholgenauigkeit: ±0,001 in (±0,025 mm); kann mit Werkzeugsonde und M-Code-Makro in den Mikrometerbereich reduziert werden
• Konstruktion: Tisch aus Gusseisen Klasse 35; Spannplatten aus Aluminium
• Toleranz Planität & Rechtwinkligkeit: 0,001 in (0,025 mm)
• Ausgangsstützen-Ausrichtung: innerhalb 0,0002 in (0,005 mm) der Drehmittelachse
• Wechselzeit: Spannungswechsel < 1 Minute mit Headless Carr Lock® Clamps
• Konfiguration: Beidseitig mit zwei Platten für gegenüberliegende Flächen oder Rücken-an-Rücken-Operationen
• Erfordernis: Kompatibler 4-Achsen-Drehtisch erforderlich
• Oberfläche: Tisch — Schwarze Lackierung; Platten — Schwarze Eloxierung
• Typische Modellreferenz: CL-923DS-TRTC
