Elektrischer Drehtisch CL-923-TRTC

kippbarfür Bearbeitungszentrumzur Materialbearbeitung

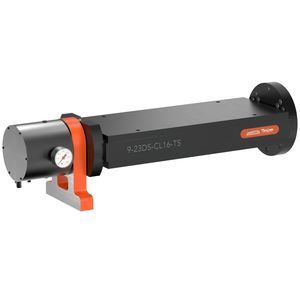

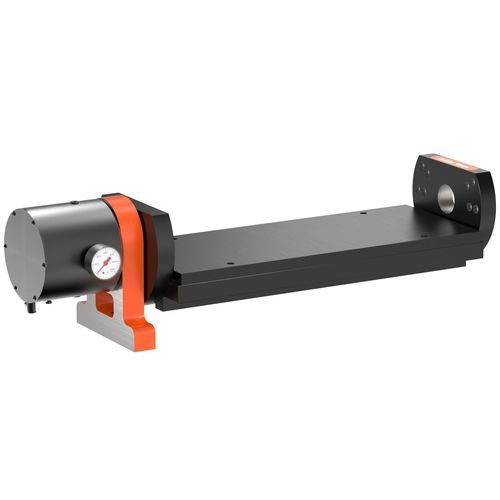

BeschreibungEntwickelt von Carr Lane Manufacturing in Zusammenarbeit mit Martin Trunnion Tables, wandelt der einseitige Schnellwechsel-Trunnion-Tisch ein standardmäßiges 3-Achsen-Vertikalbearbeitungszentrum in ein 3+1- oder 3+2-System für mehrseitige Bearbeitung prismatischer Teile um. Die Aufspannplattform erhöht die Spindelauslastung und reduziert Handling durch schnellen Werkzeugwechsel bei hoher Präzision. Geliefert mit einer Unterplatte und ausgestattet mit Headless Carr Lock® Clamps, ermöglicht das System Offline-Beladung/-Entladung und M-Code-Makros mit Werkzeugsonde für mikrometrische Wiederholgenauigkeit.

Merkmale

• Wandelt ein Standard-3-Achsen-VMC in 3+1- oder 3+2-Fähigkeit für mehrseitige Bearbeitung um
• Schnellwechsel-Unterplattensystem erlaubt Werkstückspannungswechsel in unter einer Minute
• Headless Carr Lock® Clamps enthalten für schnellen, reproduzierbaren Halt
• Präzisionsbearbeitet aus Class 35 Grauguss für Schwingungsdämpfung und thermische Stabilität
• Tischflachheit und Rechtwinkligkeit innerhalb 0,001 in (0,025 mm)
• Außenlagerausrichtung innerhalb 0,0002 in (0,005 mm) der Rotationsmittellinie

Materialien / Oberflächen
POSITION | MATERIAL | WÄRMEBEHANDLUNG | OBERFLÄCHE
Tisch | Class 35 Grauguss | - | Schwarze Lackierung
Platte | Aluminium | - | Schwarze Eloxierung

AnwendungenIdeal für Luftfahrt, Verteidigung, Medizintechnik und präzise Industrieanwendungen, bei denen Wiedergabetreue und Durchsatz entscheidend sind. Unterstützt Lean- und High-Mix-Fertigung und maximiert die Spindel-Laufzeit. Made in USA.

Technische Daten

• Modellname: Single-Sided Quick-Change Trunnion Table (Beispielteil: CL-923-TRTC)
• Typische Wiederholgenauigkeit: ±0,001 in (±0,025 mm)
• Toleranz der Außenlagerausrichtung: innerhalb 0,0002 in (0,005 mm) der Rotationsmittellinie
• Tischmaterial: Class 35 Grauguss; Oberfläche: Schwarze Lackierung
• Spannplattenmaterial: Aluminium; Oberfläche: Schwarze Eloxierung; geliefert mit einer Unterplatte
• Schnellwechsel-Clamps enthalten: (1) CL-16-HCLC-1 und (3) CL-16-HCLC-2 (wie mit CL-923-TRTC versandt)
• Beispiel-Referenzteil: CL-923-TRTC (Centerline-Höhe 6.000, Plattengröße 22.5 x 9.0 x 0.75 in; enthält (1) CL-923-TRTC-FP)
• Für Offline-Beladung/-Entladung ausgelegt, um die Spindel-Laufzeit zu maximieren
• Benötigt eine 4. Achse (Rotary Table) für den Betrieb; kompatibel mit Tasterzyklen zur Reduktion der Wiederholgenauigkeit auf Mikrometerbereich
