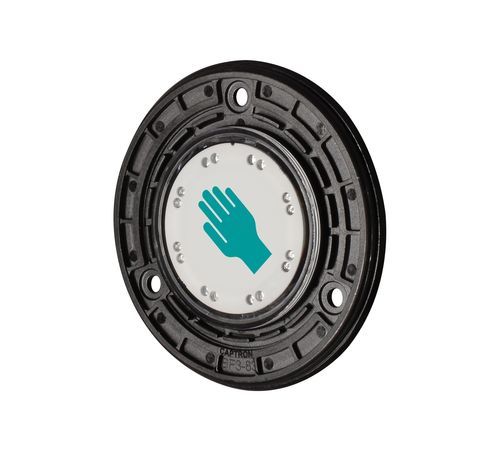

Kapazitiver Drucktaster CHT3-1

verstärktIP69KNO

Produktbeschreibung
Der kapazitive Sensortaster CHT3-1 (dynamisch) schaltet bei Berührung einen Ausgangsimpuls von ca. 300 ms. Mit einer großen Tastfläche Ø 50 mm und einem Gesamtdurchmesser von 88 mm bei einer Aufbauhöhe von 7 mm eignet er sich für flexible Einbausituationen im Maschinen- und Anlagenbau.
Der Taster wird mit 3 Schrauben befestigt; verschiedene farbige Abdeckringe aus glasfaserverstärktem Polycarbonat können die Schrauben verdecken. Die voll vergossene Elektronik macht den CHT3 extrem robust und 100 % wasser- und öldicht (IP69K), ideal für anspruchsvolle Industrieumgebungen.

Lieferumfang

• Sensoreinheit
• Befestigungsflansch (bereits vormontiert)
• Bedienungsanleitung

Nicht im Lieferumfang

• Abdeckfarbring - bitte separat bestellen
• Befestigungsschrauben

Technische Daten
Betriebsspannung: DC 24 V (16,8…32 V)
Betätigungsart: kapazitiv
Betätigungskraft: keine Betätigungskraft notwendig
Optisches Feedback: 8 grüne LEDs; 8 rote LEDs
Befestigungsart: Schraubmontage (3x M4)
Anschlussart: Stecker M8, 4-pol.
Ausgang: PNP-NO
Ausgangsimpuls: ca. 300 ms
Verpolschutz: Schutz aller Leitungen
Kurzschlussschutz: kurzschluss- und überlastsicher
Spannungsabfall: max. 3 V bei 400 mA
Stromaufnahme bei 24 V: max. 30 mA
Betriebstemperatur: -30°C...+80°C
Schutzgrad: Frontseite IP69K
Gehäusematerial: Polycarbonat (PC) - glasfaserverstärkt

Charakteristika / Spezifikationen

• Modell: CHT3-1
• Tastfläche Ø: 50 mm
• Gesamtdurchmesser: 88 mm
• Aufbauhöhe: 7 mm
• Schutzart: IP69K (Frontseite)
• Elektronik: voll vergossen, wasser- und öldicht
• LED-Anzeige: 8 grün / 8 rot
• Anschluss: M8, 4-pol.
• Ausgangstyp: PNP, Öffner (NO)
• Betriebsspannung: DC 24 V (16,8–32 V)
