Kapazitiver Drucktaster CHT3-4
IP69KIndustrienach Maß

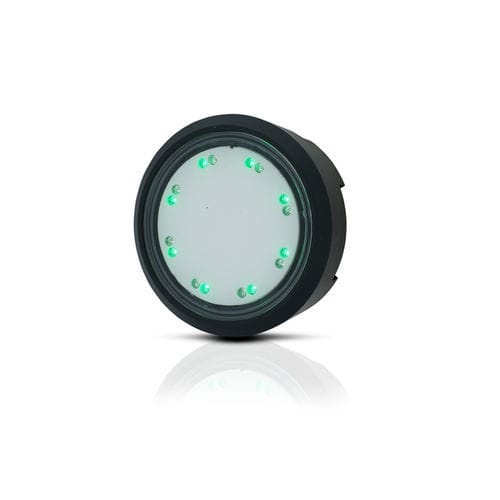

Kapazitiver Drucktaster - CHT3-4 - CAPTRON - IP69K / Industrie / nach Maß
Kapazitiver Drucktaster - CHT3-4 - CAPTRON - IP69K / Industrie / nach Maß
Kapazitiver Drucktaster - CHT3-4 - CAPTRON - IP69K / Industrie / nach Maß - Bild - 2
Kapazitiver Drucktaster - CHT3-4 - CAPTRON - IP69K / Industrie / nach Maß - Bild - 3
Kapazitiver Drucktaster - CHT3-4 - CAPTRON - IP69K / Industrie / nach Maß - Bild - 4
Kapazitiver Drucktaster - CHT3-4 - CAPTRON - IP69K / Industrie / nach Maß - Bild - 5
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CAPTRON

Eigenschaften

Typ
kapazitiv
Schutzart
IP69K
Weitere Eigenschaften
Industrie, spezifisch, nach Maß

Beschreibung

Beschreibung
  • Sensortaster mit statischer Funktion
  • Für Montagebohrungen Ø 22,5 mm
  • Gesamtdurchmesser Ø 60 mm, Tastfläche Ø 50 mm
  • Befestigung mit M18x1 Rändelmutter
  • Höhe: 25 mm


Anwendung
BUILDING TECHNOLOGY | INDUSTRIAL AUTOMATION

Anpassung / Optionen
  • Symbole (kundenspezifisch)
  • Optional: taktiles Feedback (Vibration)
  • Optional: akustisches Feedback
  • Optional: Relaisausgang


Eigenschaften
  • Gehäusefarbe: Verkehrsblack (RAL 9017)
  • Taktiles Feedback: Vibration
  • Optisches Feedback: 16 wechselnde LEDs (max. 2 Farben)
  • Funktionen: Statisch (dauerhaftes Signal), Dynamisch (signalbegrenzte Impulse), Halbauotmatisch, Manuell
  • Schaltausgänge: PNP-Transistor; optional potentialfreier Relaisausgang
  • Frontseite: Schutzart IP69K (wasser- und öldicht)


Downloads (auf der Produktseite angezeigte verfügbare Dateien)
  • Bedienungsanleitung SENSORswitches CHT3-4 (EN / DE)
  • Zertifikate und Konformitätsdokumente (EN45545, EN50155, TSI-PRM, ECE-R118, CSA, EG-Baumusterprüfung)
  • SENSORswitch Produktkatalog, Konfigurationshilfe und Symbolkatalog


Technische Daten
  • Betriebsspannung: DC 24 V (16,8…32 V)
  • Ausgangssignal: ca. 300 ms (dynamisch); dauerhaftes Signal bei statischer Funktion
  • Befestigung: Montagebohrung 22,5 mm; M18x1 Rändelmuttermontage
  • Optisches Feedback: 16 wechselnde LEDs (max. 2 Farben)
  • Taktiles Feedback: Vibration
  • Anschlussmöglichkeiten: Litzen; M8-Stecker; Kabel + AMP 6,3; JST; Klemmblock
  • Ausgang: PNP (Varianten/optional: potentialfreier Relaisausgang)
  • Verpolschutz: Schutz aller Leitungen
  • Kurzschluss-/Überlastschutz
  • Spannungsabfall: max. 3 V bei 400 mA
  • Stromaufnahme bei 24 V: max. 30 mA
  • Betriebstemperatur: -30°C…+80°C (dynamisch); 0°C…+55°C (statisch)
  • Schutzgrad Frontseite: IP69K
  • Gehäusematerial: Delrin (POM)
  • Schaltflächenmaterial: Polycarbonat (PC)
