Sicherheits-Zweihandsteuerung SC31

Beschreibung

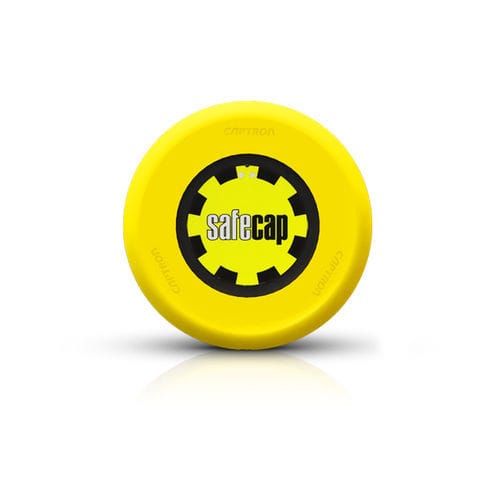

Kompakter Zweihand-Sicherheitssensor für Anwendungen in Zweihandsteuerungen. Messfläche Ø 50 mm und flache Gesamthöhe (7 mm). Zertifiziert mit MCR-225 und PILZ PNOZ s6; TÜV SÜD geprüft nach EN ISO 13849-1 und EN ISO 13851.

Anwendung
STANZEN | PRESSEN UND WEITERE ZWEIHANDSTEUERUNGEN

Funktionen und Rückmeldung

• Optische Rückmeldung: grüne LED (betriebsbereit), gelbe LED (betätigt)

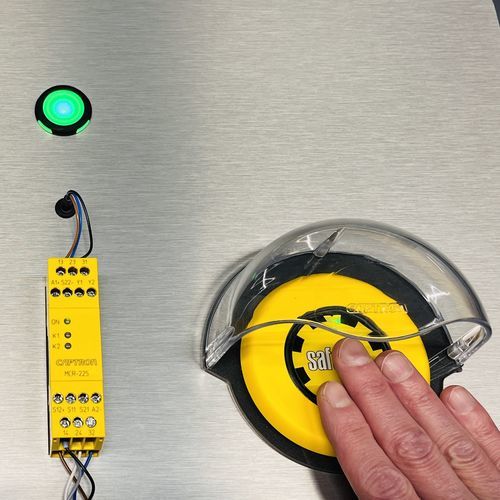

• Zertifizierung: Zertifiziert mit Auswertgeräten (MCR-225 Relais, PILZ PNOZ s6)
• Verwendbar mit üblichen Sicherheitssteuerungen und Sicherheitsrelais
• Schutz: 100 % wasser- und öldicht – Front IP68, Rückseite IP67; Sensor vollständig vergossen
• Mechanische Ausführung: Ø 50 mm Messfläche, flache Bauhöhe 7 mm, M12 5‑polig und M12 8‑polig (6‑polig belegt)
• Video: Sicherer Maschinenbetrieb per Zweihandsteuerung (Produktvideo)

Downloads (verfügbar für dieses Produkt)

• Datenblatt: SC31 Zweikanalig (5‑polig)
• Datenblatt: SC31 Zweikanalig (6‑polig)
• EG-Konformitätserklärung SC30/SC31
• UKCA-Konformitätserklärung SC30/SC31
• RoHS / REACH-Erklärungen für SC30/SC31
• EG-Baumusterprüfbescheinigung SC3x

Technische Daten

• Betriebsspannung: 24 V DC (19,2…28,8 V)
• Optische Rückmeldung: LED Gelb; LED Grün
• Betriebstemperatur: -25 °C … +75 °C
• IP Schutzgrad: Front IP68; Rückseite IP67
• Stromaufnahme: Max. 20 mA
• Ausschaltverzögerung: Max. 50 ms
• Einschaltverzögerung: Max. 30 ms
• Bemessungsisolationsspannung: 32 V
• Anschluss: M12
• Aderzahl: 5‑polig; 6‑polig
• Performance Level: PLe* (Werte in Verbindung mit einem zugelassenen Sicherheitsrelais für Zweihandsteuerungen)
• MTTFd: 1123 Jahre
• PFHd: 2,47E-10 /h
• Kategorie: CAT 4*
• DC: 0 (99% mit Relais)
• TM: 20 Jahre
• Hinweis*: Werte werden in Verbindung mit einem entsprechend zugelassenen Sicherheitsrelais für Zweihandsteuerungen erreicht
