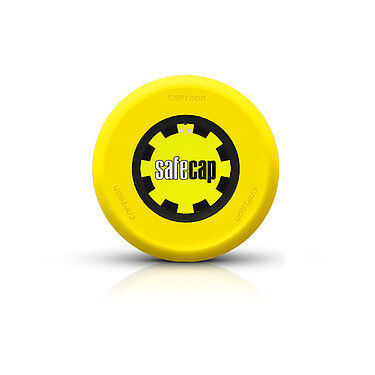

Sicherheits-Zweihandsteuerung SC3x series

kapazitivfür TastenIK08

Übersicht
Die SC3x-Serie ist die neue Generation der CAPTRON safeCAP Zweihandsteuerungen und der direkte Nachfolger der SC4-Serie. Entwickelt für Maschinen mit hohem Verletzungsrisiko (Stanztische, Pressen etc.), bietet sie kraftfreie Betätigung, lange Lebensdauer und normkonforme Sicherheitsintegration.

Vorteile

• Kraftfreie Betätigung durch kapazitive Sensortechnologie — keine Druckausübung notwendig, entlastet das Handgelenk; bedienbar mit Arbeitshandschuhen.
• Hohe Robustheit und Abdichtung: vollständig vergossene Taster (IP68) geschützt gegen Wasser, Öl, Staub und Stöße; verschleißfreie Sensorik für mehrere hundert Millionen Schaltzyklen; sehr geringer Wartungsaufwand.
• Für sicherheitstechnische Anwendungen (Typ III C) zertifiziert und kompatibel mit gängigen Sicherheits-SPS, Relais und Auswertegeräten.

Funktionen (Serie)

• Verfügbare Varianten: einkanalig (NO) und zweikanalig (NO/NC).
• Anschluss-/Pin-Optionen: 5-, 6- und 8-polige Varianten je nach Modell/Konfiguration.
• LED-Rückmeldung: grün (bereit), gelb (betätigt).
• Zertifizierungen: EN ISO 13849-1 (Kat. 4, PLe), EN ISO 13851, IEC 60947-5-1 sowie relevante CE-Richtlinien; EC-Type Examination Certificate referenziert.

Montage / Ausführungen

• SC30: Ø 22,5 mm Einbauöffnung, Ø 50 mm Schaltfläche im eingebauten Zustand — geeignet für schnellen Einbau in Standardgehäusen.
• SC31: Ø 50–58 mm Messfläche mit 3-Punkt-Befestigung, flache Bauhöhe (7 mm) — für installationsarme Einbauhöhen.

Erweiterbar
Die SC3x-Serie ist modular erweiterbar und kann mit Zubehör (Schutzhauben, Tischmontageplatten und weiteren Befestigungs-/Schutzteilen) ausgestattet werden, um normkonforme Zweihand-Sicherheitslösungen zu realisieren.

Produkte / Anwendungshinweise

• SC30 (Einkanal): Ø 50 mm Messfläche, Montage über Standard-Ø 22,5 mm Loch; kann in Verbindung mit Auswertgeräten als Zweihandsteuerung eingesetzt werden. Anwendungsbeispiele: Stanzen, Pressen.
• SC30 (Zweikanal): Ø 50 mm Schaltfläche, Montage über Ø 22,5 mm Loch; kompatibel mit MCR225 und PILZ PNOZ; TÜV SÜD zertifiziert für EN ISO 13849-1 und EN ISO 13851. Typische Anwendung: Pressen, Stanzen.
• SC31 (Zweikanal): Ø 50 mm Messfläche, flache Bauhöhe (7 mm); kompatibel mit MCR225 und PILZ PNOZ s6; TÜV SÜD geprüft. Anwendungen: Stanzen, Pressen u. Ä.

Technische Daten

• Serie / Modell: SC3x (SC30, SC31 Varianten)
• Sensorik: Kapazitiver Touch-Sensor — kraftfreie Betätigung; handschuhtauglich
• Schutzart: IP68 (vollständig vergossen)
• Schlagfestigkeit: IK08
• Schaltlebensdauer: mehrere hundert Millionen Schaltzyklen
• Ausgänge: Potenzialfreie PhotoMOS-Relais mit antivalenten NO/NC-Ausgängen (wie angegeben)
• Anschlussvarianten: 5-, 6- und 8-polige Varianten je nach Modell
• Montage: SC30 (Ø 22,5 mm Einbauöffnung); SC31 (Ø 50–58 mm Messfläche, 3-Punkt-Befestigung, Einbautiefe 7 mm)
• LED-Rückmeldung: grün (bereit), gelb (betätigt)
• Normen / Zulassungen: EN ISO 13851, IEC 60947-5-1, EN ISO 13849-1 (Kat. 4, PLe), 2006/42/EC; EC-Type Examination Certificate referenziert; TÜV SÜD Prüfungen/Zertifizierungen für relevante Varianten
• Kompatibilität: Kompatibel mit gängigen Sicherheits-SPS, Sicherheitsrelais und zugelassenen Auswertgeräten (z. B. MCR225, PILZ PNOZ, Simatic F-CPU)
• Anwendungen: Stanzen, Pressen und industrielle Maschinen mit hohem Verletzungsrisiko
