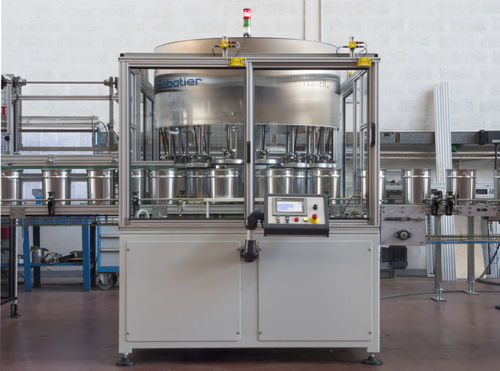

Vakuum-Dichtheitsprüfgerät Bodypack

VakuumDruckDifferenzdruckverlust

Overview
Wir konzipieren und fertigen Dichtigkeitsprüfgeräte für Dosen, Eimer und Fässer in Karussell- oder Linearbauweise. Die Einheiten passen sich Form und Größe des Behälters an und prüfen durch Anlegen von Vakuum oder Druck; jede erkannte Leckage führt zur automatischen Ausweisung. Systeme liefern reproduzierbare Ergebnisse und hohe Zuverlässigkeit für Dosenhersteller, die flexible Prüf-lösungen benötigen.

Key features

• Zentralisiertes Touchscreen-HMI zur Steuerung, Anpassung und Bedienung aller Stationen; Parameter als Rezepte speicherbar; Wartung und Diagnose direkt über das Bedienfeld; Inch-Modus und Fernsteuerung via VPN.
• Vollautomatische, stationsweise Höhenverstellung, die in Sekundenschnelle in Rezepte übernommen wird.
• Kompatibel mit zylindrischen technischen Dosen (Ring oder Dom) und rechteckigen Lebensmitteldosen.
• Chargenbetrieb (z. B. Chargen von 14 Dosen).
• Erkennung großer und feiner Lecks mittels empfindlichem Differenzdrucktransducer.
• Typischer Prüfdruck ca. 200 mbar (2,9 PSI).
• Testergebnisse auf USB speicherbar.
• Industrie 4.0-Konnektivität: Fernunterstützung, Ausfallzeit-Tracking via SAB-LINK und E‑Katalog für Ersatzteile und Dokumentation.

Available series / examples
TEST-O-MAT:
Serienname: TEST-O-MAT
Form: Rund, Ø 52 bis 108
Höhe: H 35 bis 89, H 90 bis 134
Prüfmethode: Druckprüfer mit Volumenreduzierer
Produktion: 400–1200 cpm (auf Anfrage +20%)
Dosen Ø: 52–99 mm (105 mm auf Anfrage)
Dosenhöhe: 29–135 mm
Stationen: 20–60

Bodypack Tester:
Serienname: Bodypack Tester
Form: Rund, Ø 52 bis 108; Rund, Ø 108 bis 598
Höhe: H 90 bis 134; H 135 bis 249; H 250 bis ...
Prüfmethode: Druckprüfer ohne Volumenreduzierer, Vakuumtester
Produktion: 15–170 cpm
Dosen Ø: 73–598 mm

Squarepack Tester:
Serienname: Squarepack Tester
Form: Unregelmäßige Form (rechteckige Lebensmittel-Dosen)
Höhe: H 90 bis 134; H 135 bis 249; H 250 bis ...
Prüfmethode: Druckprüfer ohne Volumenreduzierer
Produktion: 15–170 cpm
Dosen L × B: 60×40–235×235 mm

Third Tester (Beispiele):
Serienname: Third Tester
Form: Rund, verschiedene und größere Durchmesser unterstützt
Prüfmethoden: Druck mit/ohne Volumenreduzierer, Vakuum, Aerosol

Filters / selectable parameters shown on page

• Form: Rund (Ø 52–108), Rund (Ø 108–598), Unregelmäßige Form.
• Höhenbereiche: H 35–89; H 90–134; H 135–249; H 250–...
• Prüfmethoden: Druck mit Volumenreduzierer; Druck ohne Volumenreduzierer; Vakuum; Aerosol.

Machine types (selected examples)

• Bodypack 60 Leak Tester — Max. Produktion: 16,67 cpm (1.000/h) — Beispiel Dosen‑Ø bis 400 mm.
• Linear Leak Tester 14 Heads – Round Cans — Max. Produktion: 100–170 cpm — Dosen Ø 73–108 mm.
• Bodypack 200 Leak Tester — Max. Produktion: 15 cpm (900/h) — Beispiel Dosen‑Ø 571,5 mm.
• Bodypack Tester 10 Heads Pail Tester 10L–30L — Max. Produktion: 50 cpm — Dosen Ø 200–330 mm.
• Bodypack Tester 16 Heads Pail Tester 3L–8L — Max. Produktion: 60–80 cpm — Dosen Ø 150–200 mm.

Technical specifications

• Prüfprinzip: Anlegen von Vakuum oder Druck; automatische Ausweisung defekter Behälter.
• Steuerung: Zentralisiertes Touchscreen-HMI; Rezepte für Parameter; synchronisierte, servoangetriebene Achsen; Wartung & Diagnose über Bedientafel; VPN-Fernzugriff.
• Automatische Höhenverstellung: pro Station automatische Änderung, in Rezepte aufgezeichnet.
• Leckageerkennung: empfindlicher Differenzdrucktransducer für feine und große Leckdetektion.
• Prüfdruck: ca. 200 mbar (2,9 PSI).
• Daten: Ergebnisse speicherbar auf USB; Fernunterstützung und Ausfallzeit‑Tracking via Webanwendung.
• Formate: Karussell- und Linear‑Einheiten; anpassbar an Dosen, Eimer und Fässer; unterstützt zylindrische, technische (Ring/Dom) und rechteckige Dosen.
• Produktionsbereich: von niedrigen Spezialtestern (~15 cpm) bis zu Hochgeschwindigkeits‑TEST‑O‑MAT‑Lösungen (Hunderte cpm).
• Unterstützte Prüfmethoden: Druck mit/ohne Volumenreduzierer, Vakuumprüfung, Aerosolprüfung (je nach Serie).
• Stationen: Beispielbereiche angegeben (z. B. 20–60 Stationen).
