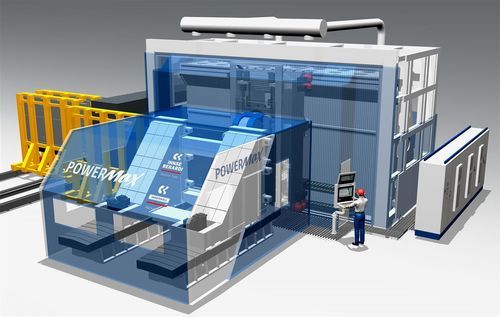

3-Achs-Bearbeitungszentrum PowerMax® T

6-Achsuniversellfür Titanlegierung

Überblick
Großes Fertigungszentrum ausgelegt für die Bearbeitung von Titan und anderen schwer zerspanbaren Werkstoffen. PowerMax® T verfügt über drei Linearachsen, die auf parallelen Linearführungen mit optischen Maßstäben montiert sind, die an thermisch symmetrischen Unterstrukturen befestigt sind. Angetrieben werden sie von gekoppelten, leistungsstarken und drehmomentstarken Getriebemotoren unter Steuerung durch Siemens-, Fanuc- oder Heidenhain-CNCs. Die Achsen C und A folgen demselben Designprinzip; Versionen sind bis zu 6 Achsen mit rotierend-verschiebbarem Tisch verfügbar. Die Konstruktion gewährleistet überlegene statische und dynamische Positioniergenauigkeiten bei hohen Geschwindigkeiten und Beschleunigungen, um eine konstante Spanabnahme über das gesamte Frävolumen zu erhalten.

Cinematische Konfiguration
Teilweise umgekehrte kinematische Konfiguration zur Optimierung des Werkzeugzugangs, der Werkstückhandhabung und der Stabilität bei hochbelasteten Fräsprozessen.

ZWEI MORPHOLOGIEN

• Der Fräskopf bewegt sich horizontal entlang X mit der Säule.
• Der Fräskopf bewegt sich vertikal entlang Y innerhalb der Säule.
• Das Werkstück bewegt sich horizontal entlang Z auf der Palette.
• In der 6-Achsen-Version wird die Palette durch einen beweglichen rotierenden (roto-traversierenden) Tisch ersetzt.

Vorteile

• Machbarkeit
  Fertigung von Bauteilen mit komplexer Geometrie
• Qualität
  Enge Toleranzen und gleichbleibende Oberflächenqualität im gesamten Arbeitsvolumen
• Kapazität
  Großes Fräsvolumen für große Strukturkomponenten
• Produktivität
  Reduzierte Bearbeitungszeiten durch optimierte Kinematik und Antriebstechnik
• Hoher ROI/Niedrige TCO
  Ausgewogenes Investitions- und Betriebskostenverhältnis für anspruchsvolle Branchen

Merkmale (High Level)
3 Linearachsen mit parallelen Führungen und optischen Maßstäben; thermisch symmetrische Unterstrukturen; gekuppelte leistungsstarke Getriebemotoren; Option für C- und A-Achsen; verfügbar in Konfigurationen bis zu 6 Achsen mit rotierend-verschiebbarem Tisch; CNC-Steuerungsoptionen: Siemens, Fanuc, Heidenhain. Ausgelegt für konstante Spanabnahme und überlegene statische/dynamische Positionierung bei hohen Geschwindigkeiten und Beschleunigungen.

Anwendungsbereiche

• Luft- und Raumfahrt — konzipiert für hochbeanspruchte Bauteile wie Rahmen, Rippen, Verbindungen, Fahrwerkskomponenten, Ringe und Schotts.
• Allgemeines Mehrachsen-Bearbeiten — die Version mit roto-traversierendem Tisch bietet maximale Flexibilität für komplexe Bauteile, die eine Ausrichtung über die Drehtischfunktion erfordern.

Technische Daten

• Modell: PowerMax® T
• Achsen: Standardmäßig 3 lineare Achsen; C- und A-Achsen umgesetzt; 6-Achsen-Option mit beweglichem Drehtisch
• Führungen und Maßstäbe: Parallele Sätze von Linearführungen mit optischen Maßstäben, montiert auf thermisch symmetrischen Unterstrukturen
• Antrieb: Gekoppelte, drehmomentstarke, leistungsfähige Getriebemotoren
• CNC-Kompatibilität: Siemens, Fanuc, Heidenhain
• Kinematische Konfiguration: Teilweise umgekehrt
• Werkstückhandhabung: Palettenbasierte horizontale Z-Bewegung; Option für roto-traversierenden Tisch für Mehrachsenbearbeitung
• Zielmaterialien: Titan und andere schwer zerspanbare Werkstoffe
• Konstruktionsziele: Überlegene statische/dynamische Positionierung, konstante Spanabnahme, großes Fräsvolumen
