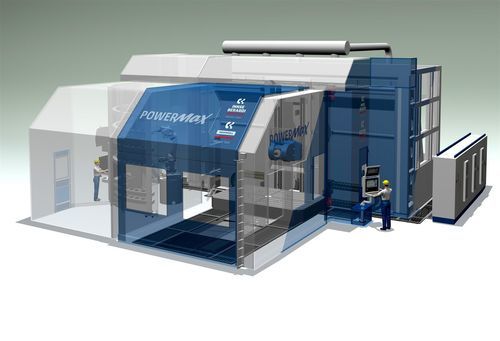

CNC-Bearbeitungszentrum / 5-Achs PowerMax® ST

universellmit Rotationstischfür die Raumfahrtindustrie

Produktbeschreibung
PowerMax® ST ist ein horizontales, subtraktives Fertigungszentrum mit großem Arbeitsvolumen und 5 Achsen (6 Achsen optional mit Drehtisch) zur Bearbeitung von Aluminium- und Titanteilen. Die drei linearen Achsen bewegen sich auf parallelen Linearführungen und sind mit optischen Maßstäben auf thermo-symmetrischen Unterkonstruktionen ausgestattet. Der Antrieb erfolgt über drehmomentstarke, gekoppelte Getriebemotoren. CNC-Steuerungen: Siemens, Fanuc oder Heidenhain.

Kinematische Konfiguration / Morphologien
Die kinematische Konfiguration ist teilweise umgedreht.

• Der Fräskopf bewegt sich waagerecht entlang X mit dem Ständer.
• Der Fräskopf bewegt sich vertikal entlang Y innerhalb des Ständers.
• Das zu bearbeitende Teil bewegt sich horizontal entlang der Z-Achse auf der Palette.
• In der 6-Achsen-Version ersetzt ein beweglicher Rundtisch die Palette.

Vorteile

• Machbarkeit
  Herstellung von Werkstücken mit komplexer Geometrie aus Aluminium und Titan.
• Qualität
  Enge Toleranzen und hohe Oberflächenqualität über das gesamte Arbeitsvolumen.
• Kapazität
  Großes Arbeitsvolumen.
• Produktivität
  Reduzierte Bearbeitungszeiten.
• Hoher ROI / Niedrige TCO
  Geringe Kapitalinvestitionen und niedrige Betriebskosten.

Features
Konzept und Konstruktion gewährleisten überragende statische und dynamische Positioniergenauigkeit bei hohen Geschwindigkeiten und Beschleunigungen, für konstante Zerspanungsleistung über das gesamte Fräsvolumen. Optionale 6-Achsen-Konfiguration mit rotierendem/verfahrbarem Tisch erhältlich.

Anwendungsbereiche

• Luftfahrt
• Raumfahrt
• Allgemeine Mehrachsen-Bearbeitung

Caractéristiques / spécifications techniques

• Maschinentyp: horizontales, subtraktives Fertigungszentrum
• Achsen: 5 Achsen standard, 6 Achsen optional (mit Drehtisch)
• Lineare Achsen: 3 lineare Achsen auf parallelen Linearführungen
• Messsystem: optische Maßstäbe auf thermo-symmetrischen Unterkonstruktionen
• Antrieb: drehmomentstarke, gekoppelte Getriebemotoren
• CNC-Steuerungen: Siemens, Fanuc oder Heidenhain
• Materialien: ausgelegt für Aluminium- und Titanteile (auch hochfeste Materialien möglich)
• Aufbau: Teil bewegt sich horizontal auf Palette; bei 6-Achsen-Version Drehtisch statt Palette
• Ziel: hohe statische und dynamische Positioniergenauigkeit bei hohen Geschwindigkeiten und Beschleunigungen
• Nutzen: konstante Zerspanungsleistung über das komplette Arbeitsvolumen
