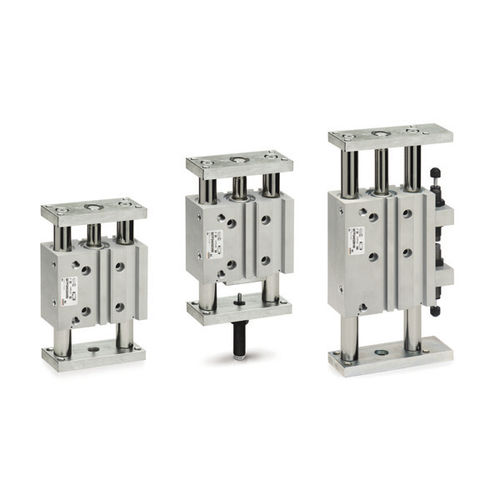

Zylinder mit integrierter Führung QCTF, QCBF seriespneumatischmit Magnetkolbendoppeltwirkend
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Möchten Sie direkt kaufen?
Besuchen Sie unseren Shop.
Eigenschaften
- Typ
- pneumatisch
- Technologie
- mit Magnetkolben
- Konfigurierung
- doppeltwirkend
- Material
- anodisiertes Aluminium
- Weitere Eigenschaften
- Präzision, mit integrierter Führung, Flanschmontage
- Hub
Max: 200 mm
(7,874 in)Min: 20 mm
(0,787 in)- Druck
Max: 10 bar
(145,04 psi)Min: 1 bar
(14,5 psi)- Geschwindigkeit
Max: 500 mm/s
(1,64 ft/s)Min: 50 mm/s
- Betriebstemperatur
Max: 80 °C
(176 °F)Min: 0 °C
(32 °F)
Beschreibung
Führungseinheiten Serie QCTF und QCBF sind für den Einsatz in beengten Räumen mit notwendiger Führung der zu bewegenden Massen entwickelt worden. Bezüglich der Lagerung sind 2 Versionen erhältlich, mit doppelten Sinterbronzebuchsen (QCTF), mit doppelten Kugelführungen (QCBF). QCTF wird in Fällen hoher Seitenkräfte verwendet, QCBF bei hohen Geschwindigkeiten und hoher Präzision.
Versionen mit Endlagendämpfung:
A = mechanischer Anschlag (Standard)
B = 2 Stoßdämpfer an einer Seite d. Einheit
C = 1 Stoßdämpfer am hinteren Flansch.
Version B und C sind geeignet für größere Massen und bei einstellbarer Endlage.
