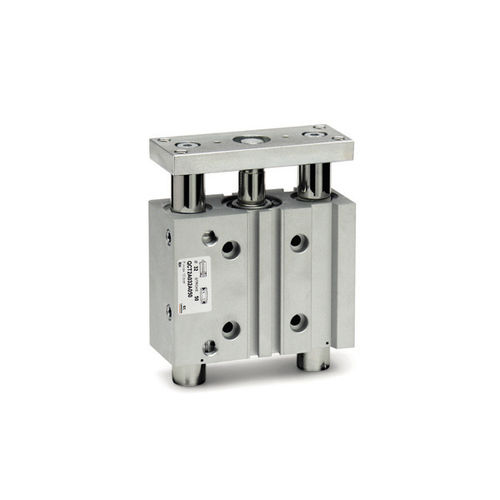

Zylinder mit integrierter Führung QCT, QCB series
pneumatischmit Magnetkolbendoppeltwirkend

Zylinder mit integrierter Führung
Zylinder mit integrierter Führung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
pneumatisch
Technologie
mit Magnetkolben
Konfigurierung
doppeltwirkend
Material
anodisiertes Aluminium
Weitere Eigenschaften
kompakt, mit integrierter Führung
Hub

Min: 20 mm
(0,787 in)

Max: 200 mm
(7,874 in)

Druck

Min: 1 bar
(14,5 psi)

Max: 10 bar
(145 psi)

Geschwindigkeit

Min: 50 mm/s

Max: 500 mm/s
(1,64 ft/s)

Umgebungstemperatur

Min: 0 °C
(32 °F)

Max: 80 °C
(176 °F)

Beschreibung

Die kompakten Führungseinheiten Serie QCT + QCB sind für beengte Einbauverhältnisse und verdrehgesicherte Einsatzfälle konzipiert worden. Es stehen zwei Versionen zur Verfügung, mit Führungsbuchsen sowie mit Kugelführungen. Die Ausführung mit einfachen Buchsen eignet sich für hohe Querkräfte. Diese Belastungsart kann doppelt so hoch wie bei einem konventionellen Pneumatikzylinder sein. Die Kugelumlaufversion eignet sich für feinfühlig dosierbares Verfahren sowie exaktes Positionieren. Beide Typen verfügen über mechanische Endlagendämpfung. Die glattflächige Ausführung des Gehäuses ist für die Verwendung vollständig versenkbarer Reedschalter (CST) vorgesehen. Diese Einheiten können an allen Flächen und an den T-Nuten befestigt werden.
