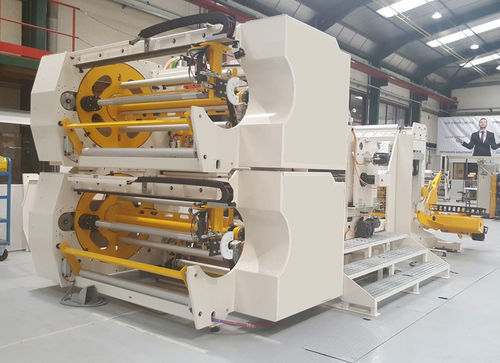

Doppelrevolver-Rollenschneider Infinity

Hochgeschwindigkeitmit zwei Wickeldornenhohe Produktivität

Doppelrevolver-Rollenschneider für Extrusionslinien | Calemard

Der automatische Doppelrevolver-Rollenschneider von Calemard® wurde für das kontinuierliche Aufwickeln von Kunststofffolien, Gummi, Vliesstoffen und technischen Bahnmaterialien direkt hinter Extrusionslinien entwickelt. Das patentierte Revolversystem ermöglicht einen automatischen Rollenwechsel ohne Anlagenstillstand oder Geschwindigkeitsreduzierung und gewährleistet so maximale Produktivität bei unterbrechungsfreiem Betrieb.

Entwickelt für anspruchsvollste industrielle Anwendungen, darunter Reifenherstellung, technische Folien, Vliesstoffe sowie Batterieelektroden, ermöglicht dieser Doppelrevolver-Rollenschneider das Längsschneiden und automatische Umspulen schmaler Bahnen bis zu einer Mindestbreite von 20 mm. Die vollständige Automatisierung des Prozesses reduziert Materialverluste, erhöht die Arbeitssicherheit und steigert die Produktionseffizienz.

TECHNISCHE DATEN
Die technischen Daten können je nach verarbeitetem Material variieren* (rutschende Materialien, klebrige Materialien, spannungsempfindliche Materialien usw.).

• Arbeitsbreite : 700 bis 2.000 mm*
• Maximaler Fertigrollendurchmesser : bis 600 mm*
• Gewicht der Fertigrolle : 100 bis 250 kg*
• Maximale Arbeitsgeschwindigkeit : 50 bis 500 m/min*
• Minimale Schnittbreite : 20 bis 30 mm, abhängig von Mutterrollenbreite und Maschinenkonfiguration*

KONFIGURATION
Dank seines modularen Aufbaus kann dieser Doppelrevolver-Rollenschneider mit verschiedenen Modulen ausgestattet werden:

• Doppelter Liner-Abwickler : mit Bahnführung, Positionierung und automatischer Spleißvorrichtung für eine kontinuierliche Linerzuführung.
• Speicher (Akkumulator) : Pufferkapazität von bis zu 60 Metern Material.
• Längsschneidestation : mit Schnellverstellung der Messer sowie Randstreifenabsaugung inklusive Trennung und Wiederaufwicklung bzw. Recycling der Randstreifen.
• Automatischer Doppelrevolver-Aufwickler : mit präziser Gap-Winding-Steuerung für einen stabilen und kontinuierlichen Non-Stop-Aufwickelprozess.
• Robotisierte Entladezelle : automatisches Entladen der Fertigrollen ohne Bedienereingriff.

Für Produkte mit sehr großen Lauflängen ist außerdem eine Version mit unserer patentierten kontinuierlichen Traverse-Wickeltechnologie (Continuous Spooling) erhältlich.

IHRE VORTEILE – CALEMARD KOMPETENZ

• Patentiertes Non-Stop-Aufwickeln : automatischer Rollenwechsel ohne Verlangsamung der Extrusionslinie.
• Präzise Bahnspannungsregelung : Kernkompetenz von Calemard® für konstant hohe Schnitt- und Wickelqualität.
• Flexible Schneidtechnologien : geeignet für Scherenschnitt, Quetschschnitt sowie feststehende oder schwimmende Rasierklingen, je nach Material.
• Vollautomatisierte Lösung : von der automatischen Liner-Spleißung bis zur robotergestützten Entladung der Fertigrollen.

ANWENDUNGSBEREICHE
Unsere Doppelrevolver-Rollenschneider werden erfolgreich in zahlreichen Industriezweigen eingesetzt:

• Reifenherstellung
• Extrusionslinien für Kunststoff- und technische Folien
• Verarbeitung von Vliesstoffen und technischen Textilien
• Herstellung von Batterieelektroden (Anoden und Kathoden)

GEEIGNETE MATERIALIEN

• Kunststofffolien
• Technische Folien
• Gummi und Elastomere
• Klebebänder
• Vliesstoffe
• Technische Textilien
• Batteriematerialien: Elektroden, primed coated copper foil sowie primed coated aluminum foil

WICHTIGSTE TECHNISCHE MERKMALE

• Verfahren : Automatischer Doppelrevolver-Aufwickler
• Schneiden : Inline-Längsschneiden schmaler Bahnen bis 20 mm
• Materialzuführung : Automatische Liner-Spleißung mit 60-m-Akkumulator
• Peripherie : Gap-Winding-Steuerung, Randstreifenabsaugung und robotisierte Entladung
• Option : Patentierte Continuous-Spooling-Technologie (Traverse-Wicklung)

WARUM CALEMARD?
Seit 1955 entwickelt Calemard leistungsstarke Maschinen für die Bahnverarbeitung (Web Converting) in anspruchsvollsten industriellen Anwendungen. Unser Engineering-Team entwickelt maßgeschneiderte Lösungen – von Versuchen im eigenen Technologiezentrum über die Inbetriebnahme bis hin zum weltweiten After-Sales-Service.

UNSER QHSE-ENGAGEMENT

• ISO 9001 : Qualitätsmanagement
• ISO 45001 : Arbeits- und Gesundheitsschutzmanagement
• EcoVadis Silbermedaille : Nachhaltigkeits- und CSR-Leistung

Möchten Sie einen Doppelrevolver-Rollenschneider in Ihre Extrusionslinie integrieren?
Kontaktieren Sie unsere Spezialisten, um gemeinsam die optimale Lösung für Ihre Produktionsanforderungen zu entwickeln.
