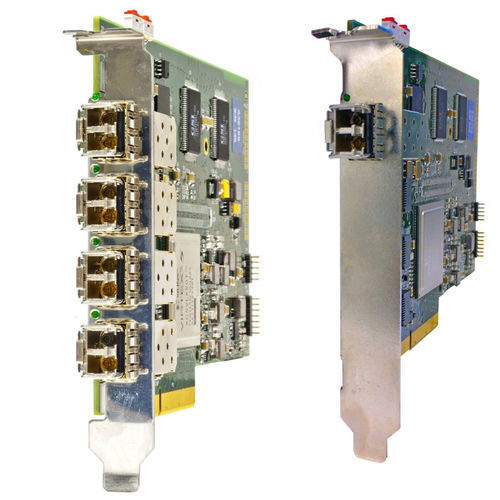

PCI-Express-Kontrollkarte A3818

- PCI Express 1.1 x8 Karte mit bis zu 4 unabhängigen optischen Links - 1,2,4 Links verfügbar - CONET2 CAEN Proprietärer optischer Link Kompatibel - Bis zu 32 CAEN CONET2-kompatible optische Slave-Karten (CAEN VME Bridges oder Waveform Digitizer), die von einem einzigen A3818 gesteuert werden - API/Treiber für: ◦ Linux ◦ Windows (Warnung: unsignierter Treiber) Übersicht Die Mod. A3818(*) ist eine PCI Express x8 Karte, die sowohl in x8 als auch in x16 PC PCI Express Slots (V2.0) eingesteckt werden kann. Sie ermöglicht die Steuerung von bis zu 4 unabhängigen CONET2 Netzwerken (jedes Netzwerk kann aus bis zu 8 CONET2 Slaves bestehen). CONET2 ist ein auf optischer Verbindung basierendes Netzwerk mit Daisy-Chain-Fähigkeiten. Durch CONET2 ist es möglich, den VMEbus über die CAEN VMEbus Optical Link Bridges (wie z.B. das V2718) anzusprechen oder direkt CAEN-Module mit eingebautem optischen Link (wie z.B. die N67xx, DT57xx und V17xx Digitizer) zu steuern. Der Kommunikationspfad verwendet Glasfaserkabel als physikalische Übertragungsleitung (AI2700 - Optical Fiber Series). (*) Ab Q3 2013 hat die Version mit 167,65 mm Leiterplattenlänge die alte Version (mit 196,69 mm Länge) endgültig ersetzt. Beide Leiterplattenversionen werden als voll funktionsfähig und austauschbar deklariert.
