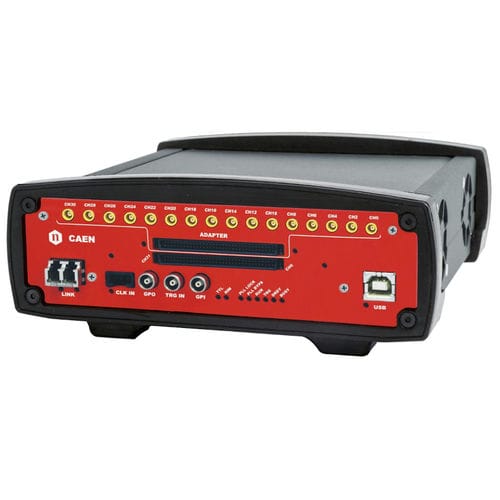

Digitalisierer / bis 62,5 MS/s DT5740

32 Kanäle12-BitPCIe

Der DT5740 ist ein 32-kanaliger 12-Bit-Digitalisierer mit 62,5 MS/s (65 MS/s bei Verwendung eines externen Taktgebers) mit 2 Vss Single-Ended-Eingangsdynamik an ERNI-SMC-Anschlüssen. 16 Kanäle sind auch über MCX-Koaxialanschlüsse verfügbar. Eine Version mit 10 Vss (single ended) Eingangsvollbereich ist ebenfalls erhältlich (DT5740C). Der DC-Offset ist über einen 16-Bit-DAC auf jeder 8-Kanal-Gruppe im Bereich von ±1 V (±5 V) einstellbar. Das Modul verfügt über einen frontseitigen Takteingang und eine PLL zur Taktsynthese aus internen/externen Referenzen. Der Datenstrom wird kontinuierlich in einen Ringspeicherpuffer geschrieben. Wenn der Trigger auftritt, schreibt das FPGA weitere N Samples für den Post-Trigger und friert den Puffer ein, der über USB oder Optical Link gelesen werden kann. Die Erfassung kann ohne Totzeit in einem neuen Puffer fortgesetzt werden. Jeder Kanal verfügt über einen SRAM Multi-Event Buffer von 192 kS, der in 1 ÷ 1024 Puffer mit programmierbarer Größe unterteilt werden kann. Das Auslesen (über USB oder Optical Link) eines eingefrorenen Puffers ist unabhängig von den Schreibvorgängen im aktiven Ringspeicher (ADC-Datenspeicher). DT5740 unterstützt die Multi-Board-Synchronisation, die es ermöglicht, alle ADCs mit einer gemeinsamen Taktquelle zu synchronisieren und die Ausrichtung der Trigger-Zeitstempel zu gewährleisten. Einmal synchronisiert, werden alle Daten über mehrere DT5740-Boards hinweg abgeglichen und kohärent sein. Das Triggersignal kann sowohl extern über den Triggereingang an der Frontplatte als auch über die Software bereitgestellt werden, es kann aber auch intern dank der Schwellenwert-Selbsttrigger-Fähigkeit erzeugt werden. DT5740 verfügt über USB 2.0- und Optical Link-Schnittstellen. USB 2.0 ermöglicht Datenübertragungen mit bis zu 30 MB/s.
