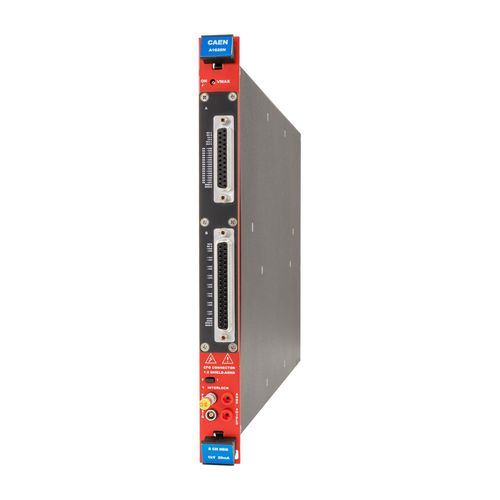

E/A-Stromversorgungsmodul A1625

8 unabhängig voneinander steuerbare, potentialfreie Kanäle 1kV / 20 mA Ausgangsbereich auflösung der Spannungsüberwachung: 20 mV Auflösung der Stromüberwachung: hoher Bereich: 20 nA niedriger Bereich: 2 nA Programmierbare Spannungsanstiegs- und -abfallraten Typische Spannungswelligkeit kleiner als 10 mVpp (1 KHz ÷ 20 MHz) Programmierbare Überstromschutzvorrichtungen Programmierbare TRIP-Parameter DB37-Anschluss Stromgeneratorbetrieb im Überstromfall Übersicht A1625 ist eine einseitige Platine (5TE breit), auf der 8 einzelne potentialfreie Kanäle untergebracht sind, die über einen DB37-Stecker geliefert werden. Die Ausgangsspannung beträgt 0 ÷ 1000 V mit einer Auflösung von 20mV für die Einstellung/Überwachung. Der maximale Stromwert beträgt 20mA mit einer Auflösung von 200 nA. Die Kanäle teilen sich einen Individual Floating Channels, der die Erdung des Detektors ermöglicht, wodurch der Rauschpegel reduziert wird. Ein globaler Aktivierungs-/Deaktivierungsanschluss ermöglicht die Deaktivierung der Kanäle. Die Spannungsrampenraten können für jeden Kanal unabhängig eingestellt werden und bieten zwei Strombereiche (per Software wählbar).
