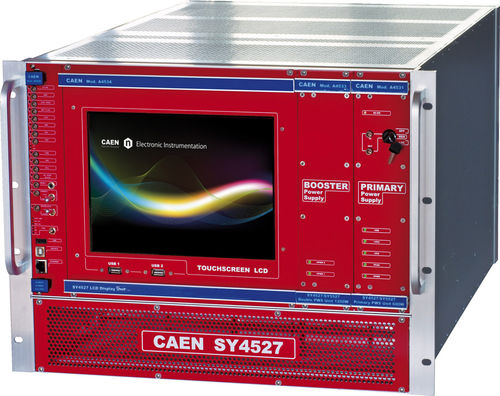

Rack-Stromverteiler SY4527

Umschaltung über Internetmodular19"-Rack

Das System SY4527 ist die voll ausgestattete Versuchsversion einer neuen Reihe von Stromversorgungssystemen, die den neuesten Vorschlag von CAEN im Bereich der Hoch- und Niederspannungsstromversorgung darstellen. Dieses System stellt einen völlig neuen Ansatz für die Stromerzeugung und -verteilung dar, indem es die Unterbringung einer breiten Palette von Platinen mit unterschiedlichen Funktionen in ein und demselben Mainframe ermöglicht, wie z. B. Hoch-/Niederspannungsplatinen, generische E/A-Platinen (Temperatur-, Druckwächter usw.) und Abzweigsteuerungen, wobei letztere zur Steuerung anderer dezentraler Generatoren und Verteiler verwendet werden. Modularität, Flexibilität und Zuverlässigkeit sind die Kernpunkte seiner Konstruktion, die es diesem Modul ermöglichen, die Anforderungen zu erfüllen, die für eine Vielzahl von Versuchsbedingungen erforderlich sind. Der Hauptrechner ist in einem 19″ breiten und 8U hohen Euro-Mechanik-Rack untergebracht und umfasst vier Hauptbereiche: die Leiterplattensektion mit 16 Steckplätzen zur Aufnahme von Leiterplatten, Verteilern und Zweigreglern; eine "Low-Cost"-Version mit 10 Steckplätzen ist verfügbar (NEU) die Fan Tray Section, in der 6 Lüfter in zwei Reihen angeordnet sind, mit programmierbarer Drehzahlregelung; die Stromversorgungssektion, die aus der Primärstromversorgung und bis zu 3 Netzteilen besteht; die CPU- und Frontplattensektion, die alle Schnittstelleneinrichtungen enthält. Der CPU-Controller ist in 3 verschiedenen Versionen erhältlich: BASIC, ADVANCED und FULL. Die BASIC-Version bietet alle Kommunikationsschnittstellen, die RESET-Steuerung, die INTERLOCK-Steuerung und Status-LEDs. Die ADVANCED-Version bietet auch die Anschlüsse für die Verwaltung des Beam-Handshake (CH-ON, GEN, VSEL, ISEL). Die FULL-Version verfügt über alle Anschlüsse, den ENABLE-Steuerteil und die Lüfterdrehzahlsteuerung.
